Commande déportée pour vanne
Type Commande déportée
La COMMANDE DEPORTEE permet de piloter la vanne depuis un point plus éloigné de l’armoire, et éventuellement d’avoir des retours d’information sur son fonctionnement ou son état.
Les avantages de la commande déportée pour vanne
-
Adaptabilité selon les besoins
Disponible en plusieurs configurations (1, 3, 5 ou 6 boutons) pour s’adapter aux exigences de chaque installation -
Retour d’information en temps réel
Indicateurs lumineux pour surveiller l’état de la vanne et détecter d’éventuels défauts instantanément
Informations techniques pour la commande déportée pour vanne
La COMMANDE DEPORTEE permet de piloter la vanne depuis un point plus éloigné de l’armoire, et éventuellement d’avoir des retours d’information sur son fonctionnement ou son état.
1 Bouton 220V
3 Boutons 24V
6 Boutons 220V
Pour son installation, il est nécessaire de mettre en place un câble entre l’armoire de commande et le boitier de commande déportée, en plus du câble d’alimentation de l’armoire et de celui réalisant la jonction avec la vanne.
Sur ce type de configuration, l’alimentation de la commande déportée est réalisée en 220 V
Les schémas ci-dessous précisent le type de câble à mettre en place.

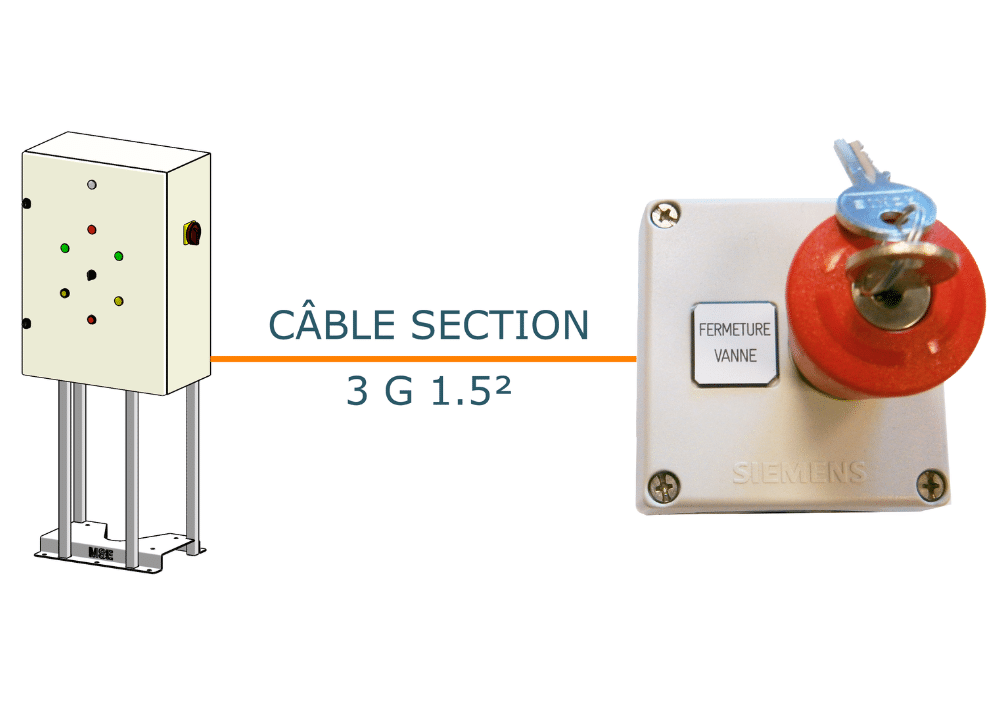

Commande déportée 1 Bouton – 220V
Sur cette configuration, la commande déportée comporte uniquement un boitier coup de poing permettant l’ouverture ou la fermeture de la vanne.
Commande déportée 1 bouton :
-
Boitier coup de poing à clé
La commande déportée 1 bouton 220V est utilisable avec les commandes type armoire.

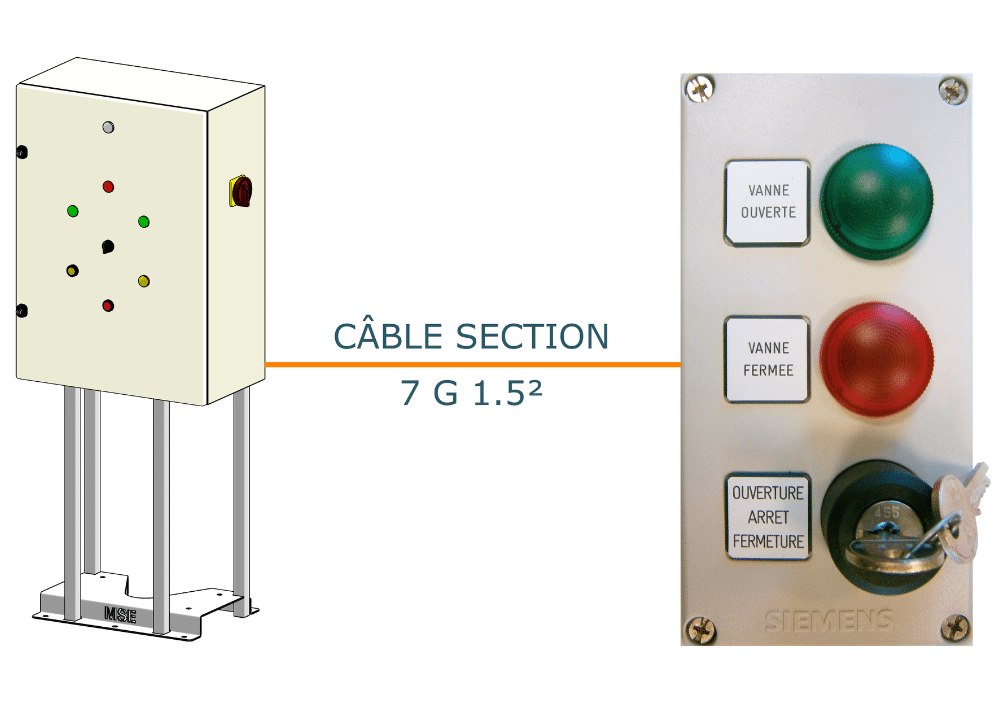

Commande déportée 3 Boutons – 220V
La commande déportée 3 boutons permet une ouverture/fermeture de la vanne à distance, ainsi qu’une indication lumineuse sur sa position.
Commande déportée 3 boutons :
-
Voyant vanne ouverte
-
Voyant vanne fermée
-
Commutateur ouverture/fermeture
La commande déportée 3 boutons 220V est utilisable avec les commandes type armoire.

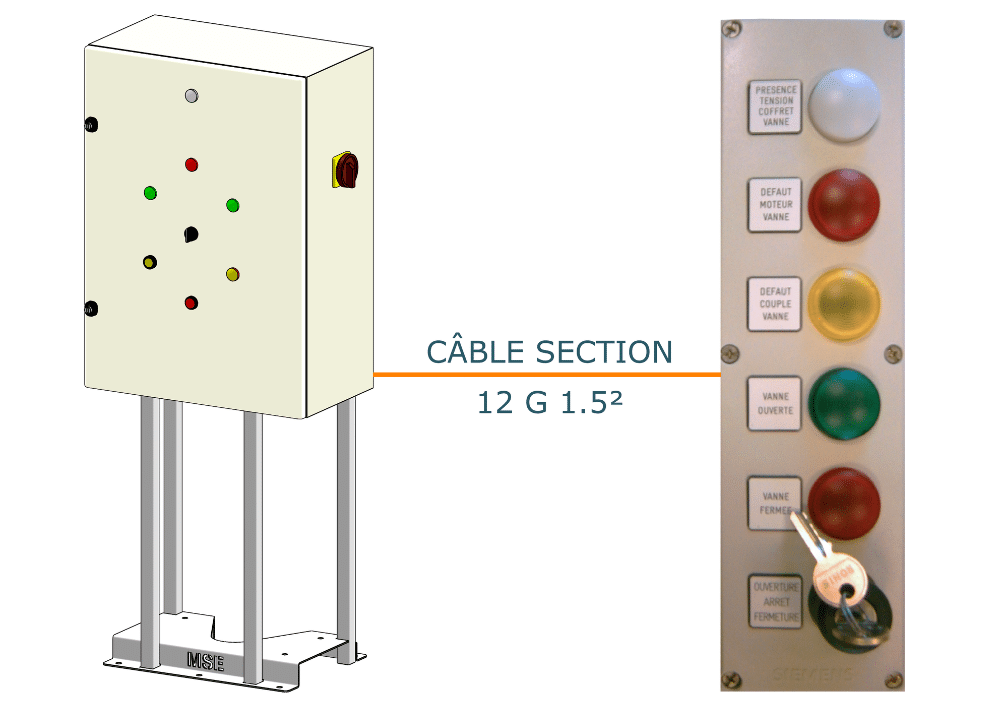

Commande déportée 6 Boutons – 220V
La commande déportée 6 boutons permet une ouverture/fermeture de la vanne à distance, ainsi que des indications sur sa position et l’état de fonctionnement du moteur.
Commande déportée 6 boutons :
-
Voyant présence tension
-
Voyant défaut moteur
-
Voyant défaut couple
-
Voyant vanne ouverte
-
Voyant vanne fermée
-
Commutateur ouverture/fermeture
La commande déportée 6 boutons 220V est utilisable avec les commandes type armoire.
Sur ce type de configuration, l’alimentation de la commande déportée est réalisée en 24 V
Les schémas ci-dessous précisent le type de câble à mettre en place.

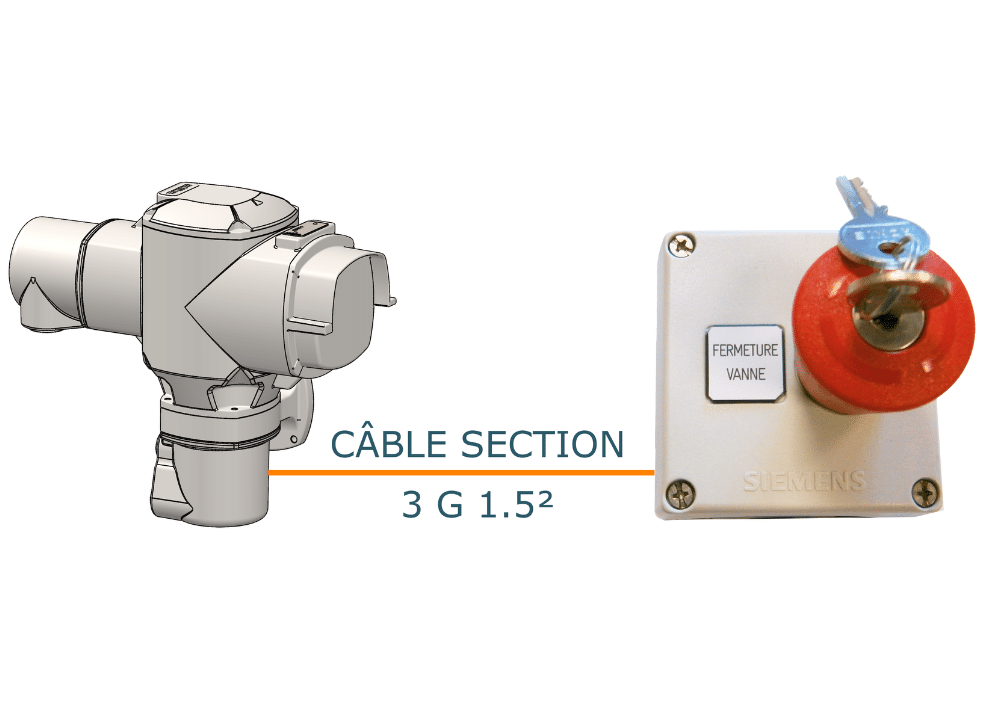

Commande déportée 1 Bouton – 24V
Sur cette configuration, la commande déportée comporte uniquement un boitier coup de poing permettant l’ouverture ou la fermeture de la vanne.
Commande déportée 1 bouton :
-
Boitier coup de poing à clé
La commande déportée 1 bouton 24V est utilisable avec les commandes type Aumamatic.

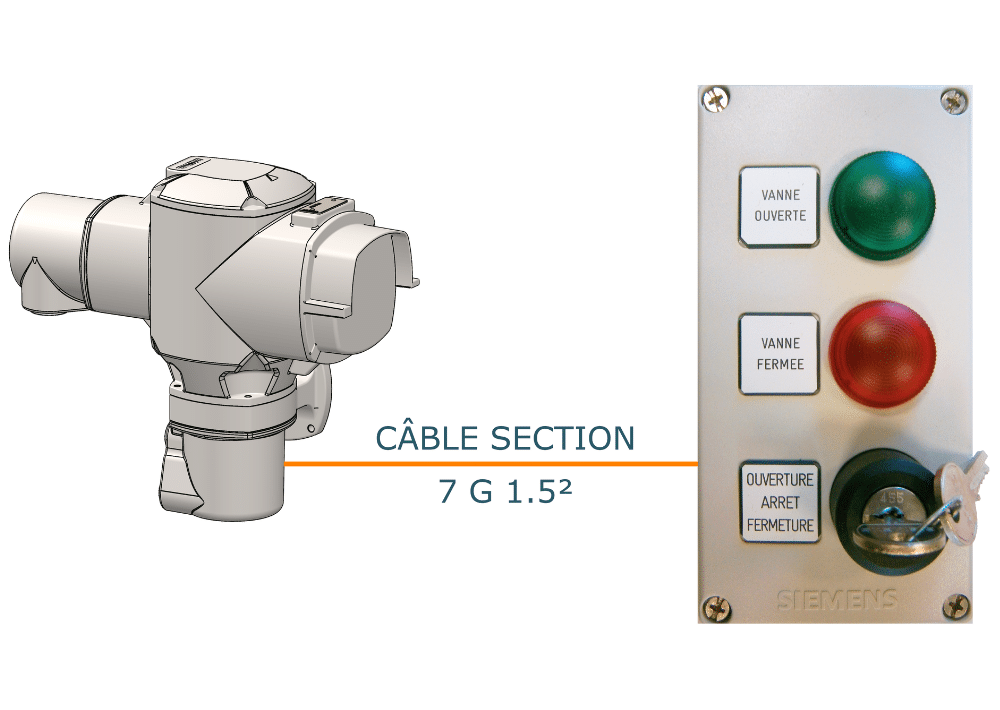

Commande déportée 3 Boutons – 24V
La commande déportée 3 boutons permet une ouverture/fermeture de la vanne à distance, ainsi qu’une indication lumineuse sur sa position.
Commande déportée 3 boutons :
-
Voyant vanne ouverte
-
Voyant vanne fermée
-
Commutateur ouverture/fermeture
La commande déportée 3 boutons 24V est utilisable avec les commandes type Aumamatic

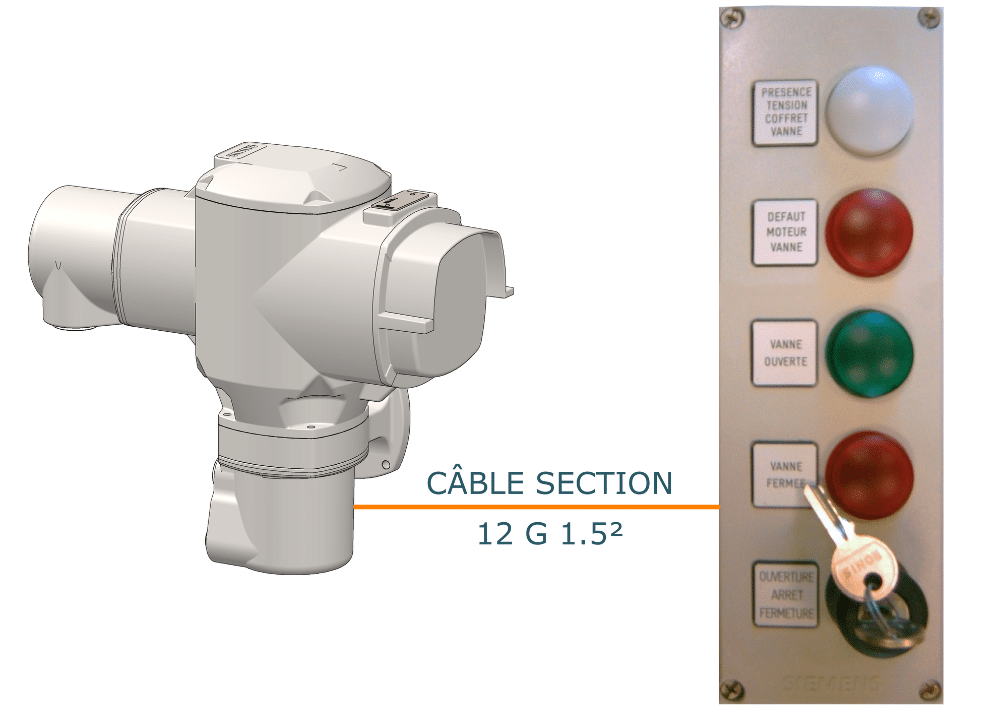

Commande déportée 5 Boutons – 24V
La commande déportée 5 boutons permet une ouverture/fermeture de la vanne à distance, ainsi que des indications sur sa position et l’état de fonctionnement du moteur.
Commande déportée 6 boutons :
-
Voyant présence tension
-
Voyant défaut moteur
-
Voyant vanne ouverte
-
Voyant vanne fermée
-
Commutateur ouverture/fermeture
La commande déportée 5 boutons 24V est utilisable avec les commandes type Aumamatic
La fourniture du câble de commande déportée reste à la charge du client. Le nombre de brins est le minimum nécessaire. La section peut être augmentée jusqu’à 2,5 mm² au maximum.
