Séparateur débourbeur à hydrocarbures avec déversoir intégré - SDA
Type SDA de 3 à 132 L/s
Un SÉPARATEUR À HYDROCARBURES est destiné à piéger les hydrocarbures en suspension dans les eaux pluviales. Il est doté d’un débourbeur, qui permet de décanter les matières lourdes.
Les avantages du séparateur débourbeur à hydrocarbures avec déversoir intégré - SDA
-
Adapté aux fortes pluies
Gère efficacement les débits élevés grâce à son déversoir d’orage, permettant le passage du flux décennal -
Protection environnementale renforcée
Assure un rejet inférieur à 5 mg/L d’hydrocarbures, respectant la norme NF EN 858-1 pour une eau plus propre
Informations techniques pour le séparateur débourbeur à hydrocarbures avec déversoir intégré - SDA
Un SÉPARATEUR À HYDROCARBURES est destiné à piéger les hydrocarbures en suspension dans les eaux pluviales. Il est doté d’un débourbeur, qui permet de décanter les matières lourdes.
Le séparateur avec déversoir autorise le passage du flux décennal (QP) calculé selon la formule de l’instruction technique 77-284 ou suivant la NF EN 752-4 pour une vitesse d’écoulement n’excédant pas 1,5 m/s par temps de crue et 0,7 m/s par temps sec.
La Taille Nominale (TN) correspond au débit effectivement traité, soit 20% du débit de pointe (QP) dans notre gamme standard.
Le séparateur est de Classe I – Rejet inférieur à 5 mg/L suivant la norme NF EN 858-1.
Cet appareil est utilisé notamment pour les applications suivantes :
-
Voiries
-
Parkings extérieurs

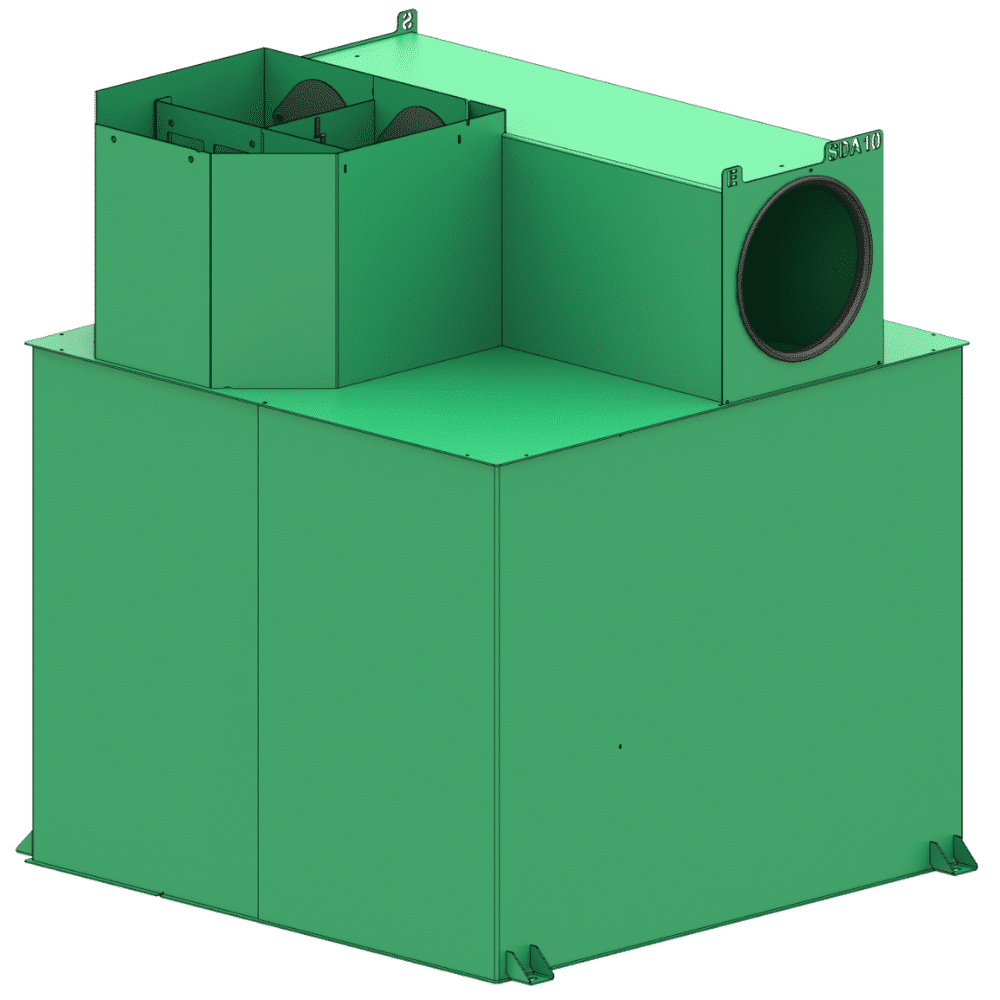

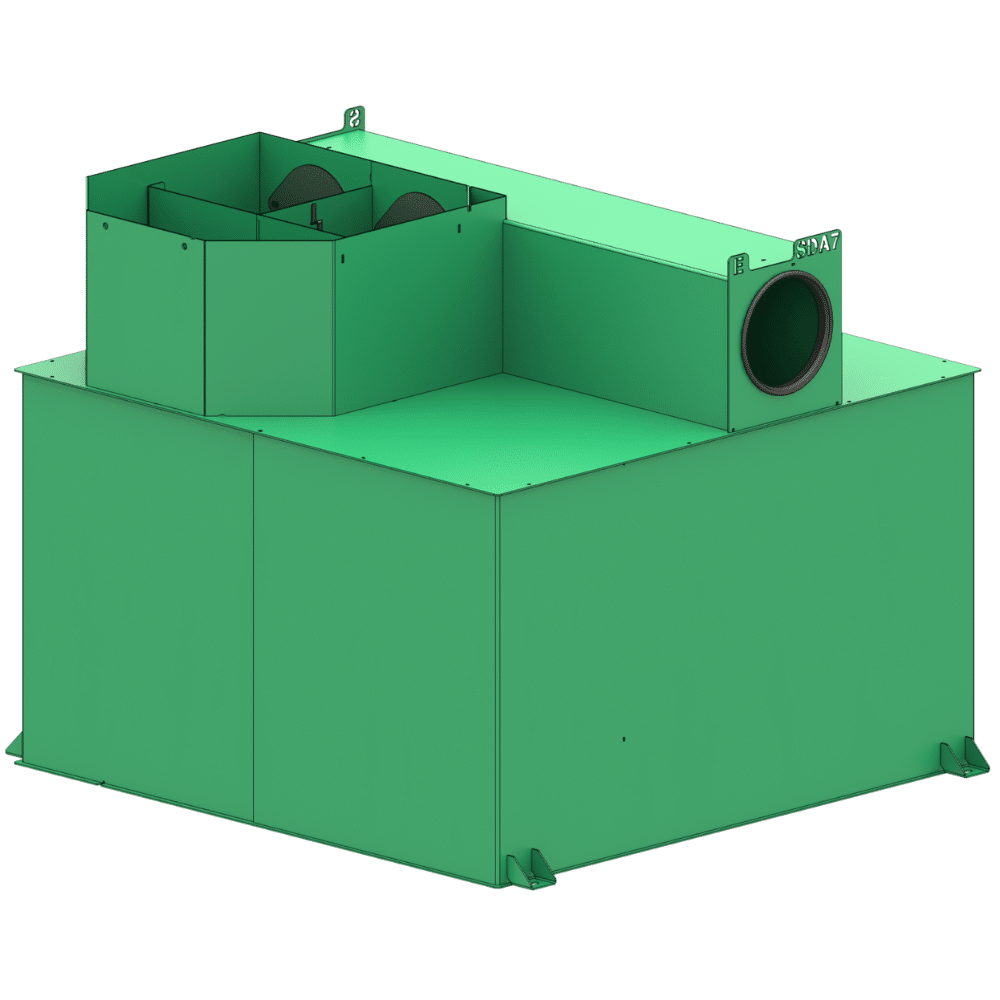

Le séparateur est construit en acier S 235 JR avec un revêtement intérieur – extérieur par peinture époxy polyamide sur tôles grenaillées. La conception et le revêtement de l’acier respectent la norme NF EN 858-1.
L’appareil est de forme parallélépipédique ce qui augmente sa résistance et facilite la mise en place.
Le séparateur débourbeur à hydrocarbures est équipé de :
-
Un caisson avec déversoir d’orage associé à un by-pass visitable intégré
-
Joints hublots d’entrée et de sortie
-
Un filtre coalesceur co-courant
-
Un obturateur automatique en PEHD démontable
-
Un siphon d’évacuation
-
Une ou deux amorces de puits de visite avec ouverture libre
Le filtre coalesceur est en polypropylène et présente de nombreux avantages comme de très faibles pertes de charges, une section de passage importante et une capacité de séparation de phase élevée.

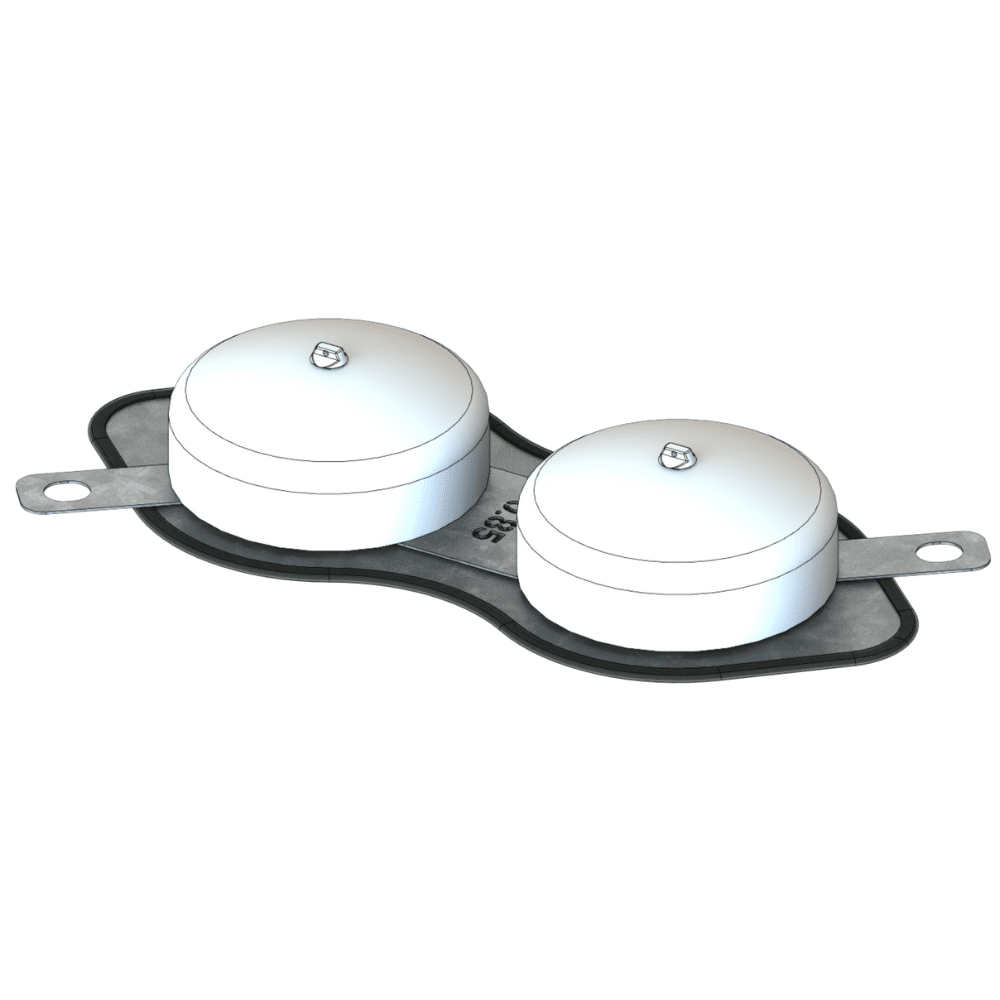

Le principe de fonctionnement de l’obturateur automatique repose sur la différence de densité entre l’eau et les hydrocarbures. Il est taré à une densité de 0,85 et permet d’éviter le rejet accidentel d’hydrocarbures en obturant la sortie.

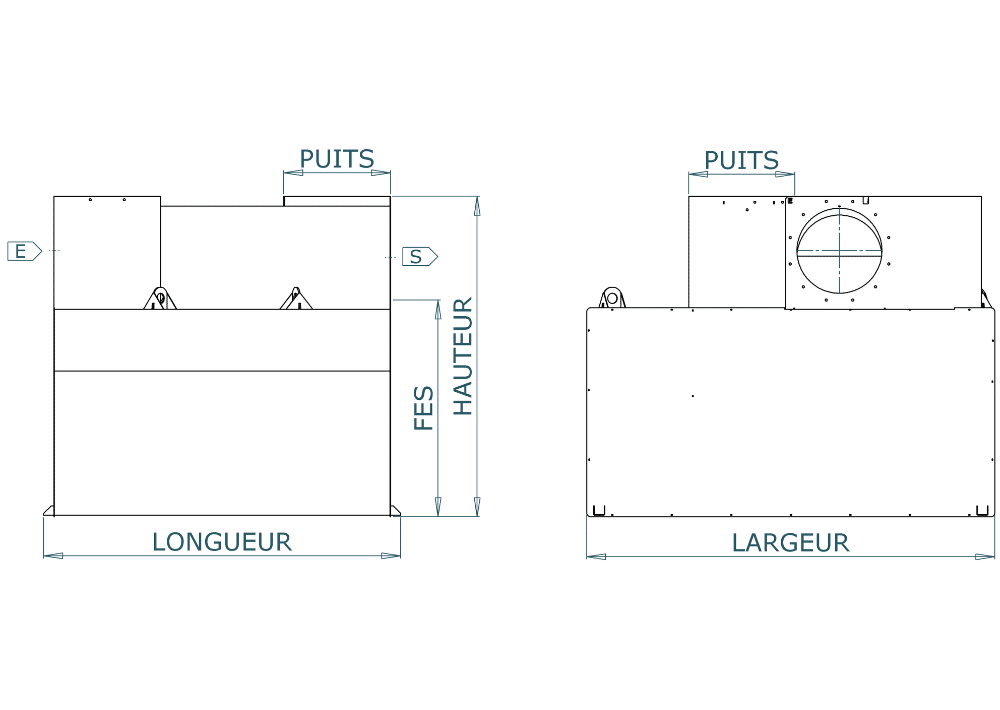

Côtes en mm.
(*) FES : Fil d’eau de sortie / Radier
-
Sondes (hydrocarbures, boues, trop plein) associées à une alarme acoustique
-
Trappe en aluminium
-
Cartouche pour rejet 1 mg/litre
-
Tuyau de vidange
-
Anodes sacrificielles
-
Ancrage par sangles ou châssis pose rapide (CPR) en cas de présence de nappe phréatique
L’installation du séparateur est décrite dans la « Notice de pose séparateur ».
Le séparateur doit être entretenu régulièrement, selon les prescriptions de la NF 858-2, avec notamment :
-
Surveillance du niveau d’hydrocarbures et de boues tous les 6 mois (sauf en cas de présence de sondes de détection) et vidange de l’appareil si nécessaire
-
Contrôle du fonctionnement de l’obturateur automatique tous les 6 mois
-
Nettoyage de la canalisation d’évacuation tous les 6 mois
-
Vidange totale de l’appareil et inspection générale tous les 5 ans
Pour plus de détails concernant l’entretien du séparateur, se référer à la « Notice d’exploitation séparateur »
