Sonde de détection des hydrocarbures, boues et trop-plein – IdOil-OIL + IdOil-SLU + IdOil-LIQ
Type IdOil-OIL + IdOil-SLU + IdOil-LIQ
La SONDE DE DETECTION détecte le niveau maximum de l’épaisseur de la couche d’hydrocarbures et/ou de boues et/ou de trop plein.
Les avantages de la sonde de détection des hydrocarbures, boues et trop-plein
-
Détection multifonction
Identifie les niveaux critiques d’hydrocarbures, de boues et de trop-plein pour une gestion optimale du séparateur -
Installation sécurisée et flexible
Compatible avec les zones ATEX et fonctionne avec des câbles jusqu’à 600 mètres pour s’adapter à toutes les configurations
Informations techniques pour la sonde de détection des hydrocarbures, boues et trop-plein
La SONDE DE DETECTION détecte le niveau maximum de l’épaisseur de la couche d’hydrocarbures et/ou de boues et/ou de trop plein.
Lorsque ce niveau est atteint, une alarme acoustique et visuelle se déclenche afin d’avertir l’exploitant qu’une vidange est nécessaire ce qui optimise le nombre d’interventions.
Le système d’alarme surveille l’état de commutation de la combinaison d’un détecteur de niveau de boue, d’un détecteur de niveau d’huile et d’un détecteur de trop plein.
Les LED sur l’appareil indiquent une alarme, un défaut du (des) détecteur(s) ainsi que l’état de l’installation et du (des) détecteur(s). De plus, en cas d’alarme, un signal sonore retentit.
Les sondes peuvent être installées dans une atmosphère potentiellement explosive classée Zone 0, 1 ou 2, mais l’unité de contrôle doit être installée en lieu sûr.

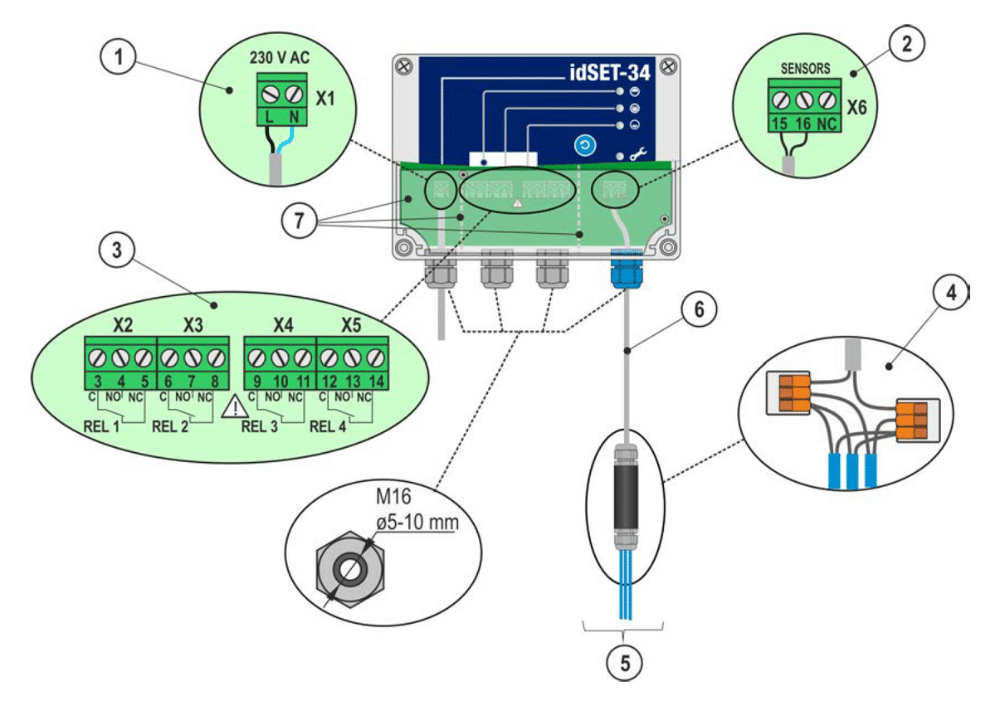

1 – Tension d’alimentation
2 – Connecteur de sonde
3 – Sorties relais
4 – Connecteur de câble LCJ1-3
5 – Sonde
6 – Câble de rallonge
7 – Plaque de protection
Sorties relais :
-
RELAIS 1 : alarmes de sonde d'hydrocarbures
-
RELAIS 2 : alarmes de sonde de niveau de liquide élevé
-
RELAIS 3 : alarmes de sonde de niveau de boue
-
RELAIS 4 : alarmes de défaillance
La distance maximale entre la sonde et le boitier de contrôle est de 600 ml, avec un câble respectant les caractéristiques ohmiques préconisées.
Les câbles de puissance et de commande doivent être passés dans des fourreaux distincts et éloignés l’un de l’autre afin d’éviter les perturbations.

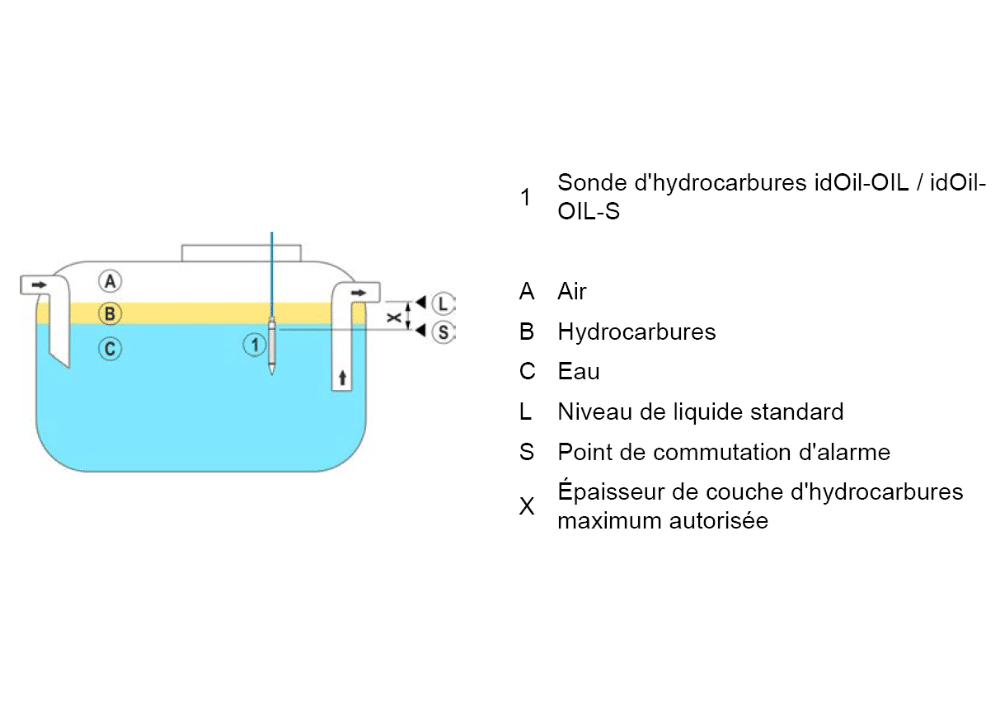

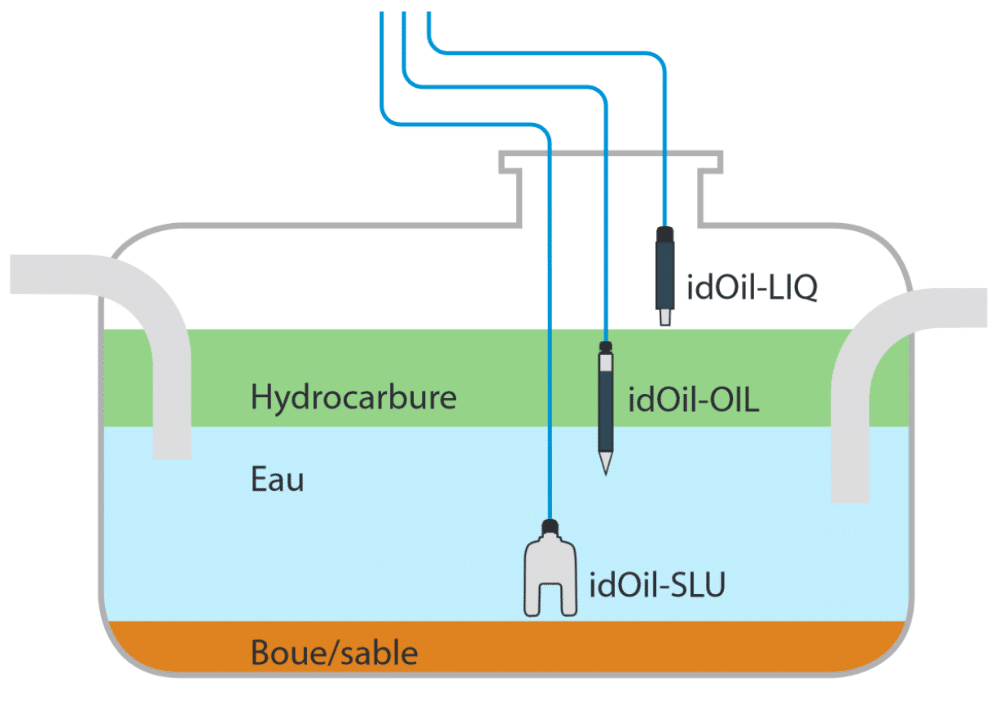

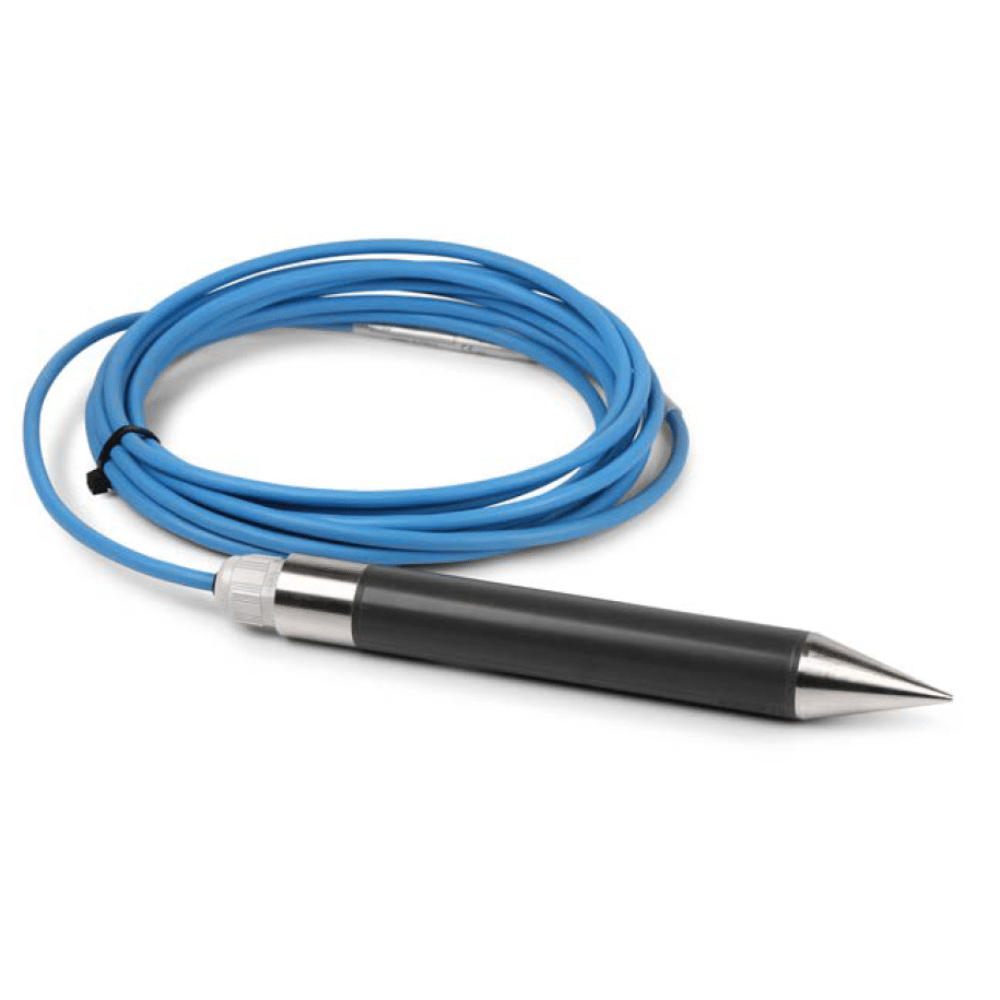

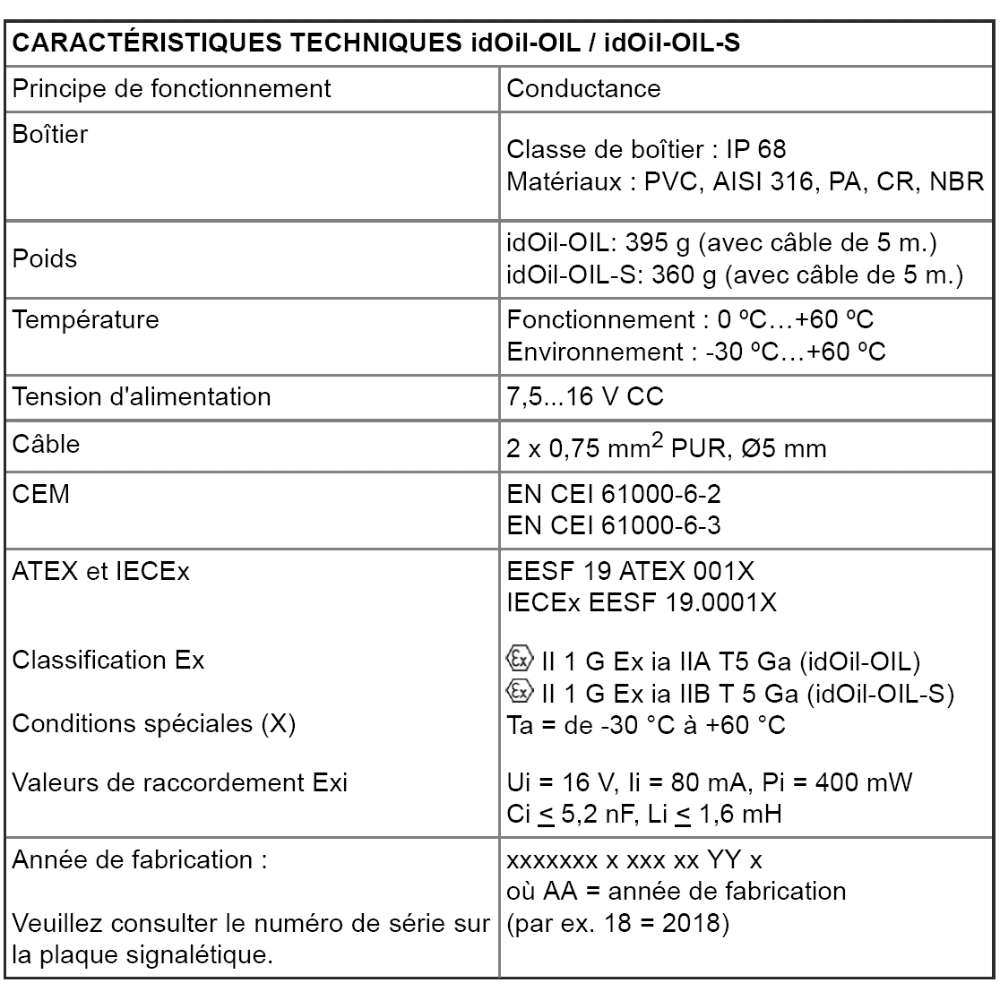

Installation de la sonde IdOil-OIL
La sonde doit être immergée à la profondeur d’installation souhaitée quand le liquide se trouve au niveau de liquide standard du séparateur (L).
La sonde doit toujours être immergée dans le liquide. L’alarme est activée quand la surface inférieure de la couche d’hydrocarbures atteint le point de commutation d’alarme (S), soit quand l’électrode de mesure de la sonde est couverte d’hydrocarbures.
La sonde active l’alarme quand elle est en contact avec l’air. Pour cette raison, le séparateur doit toujours être rempli d’eau après le vidage.

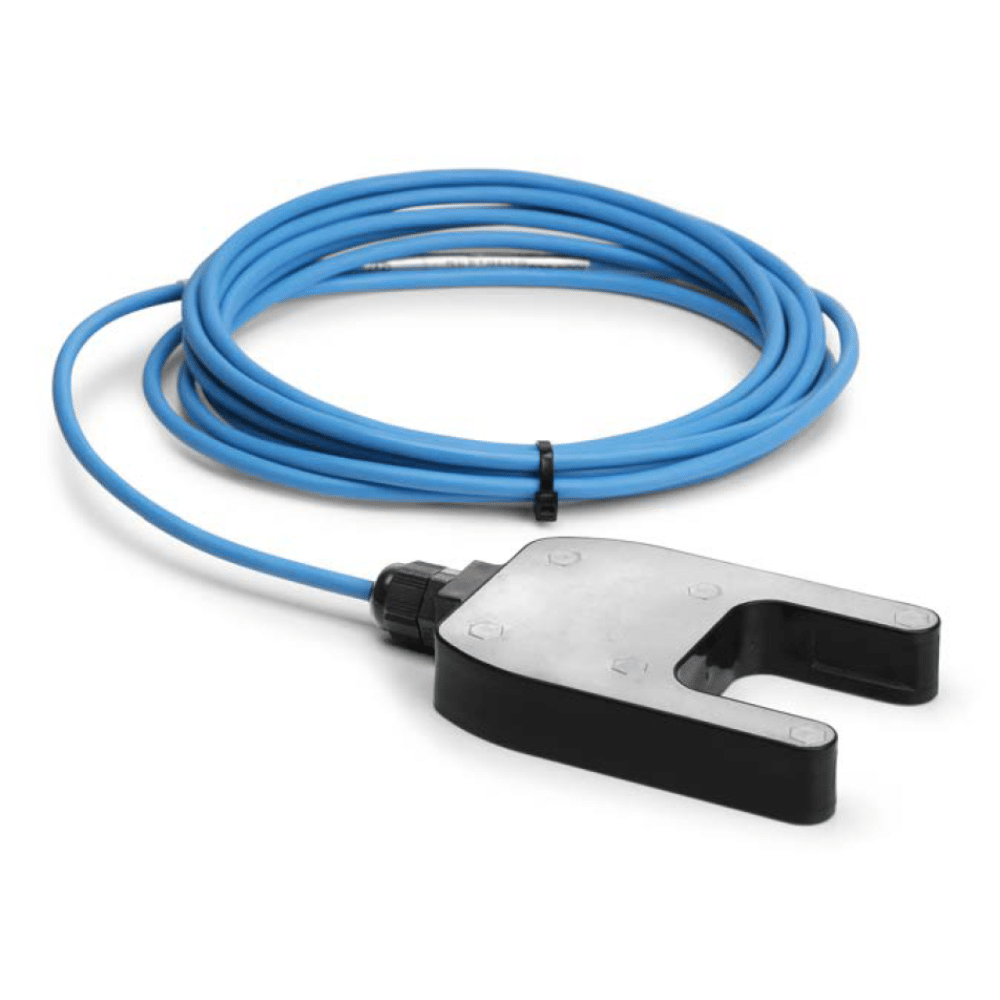

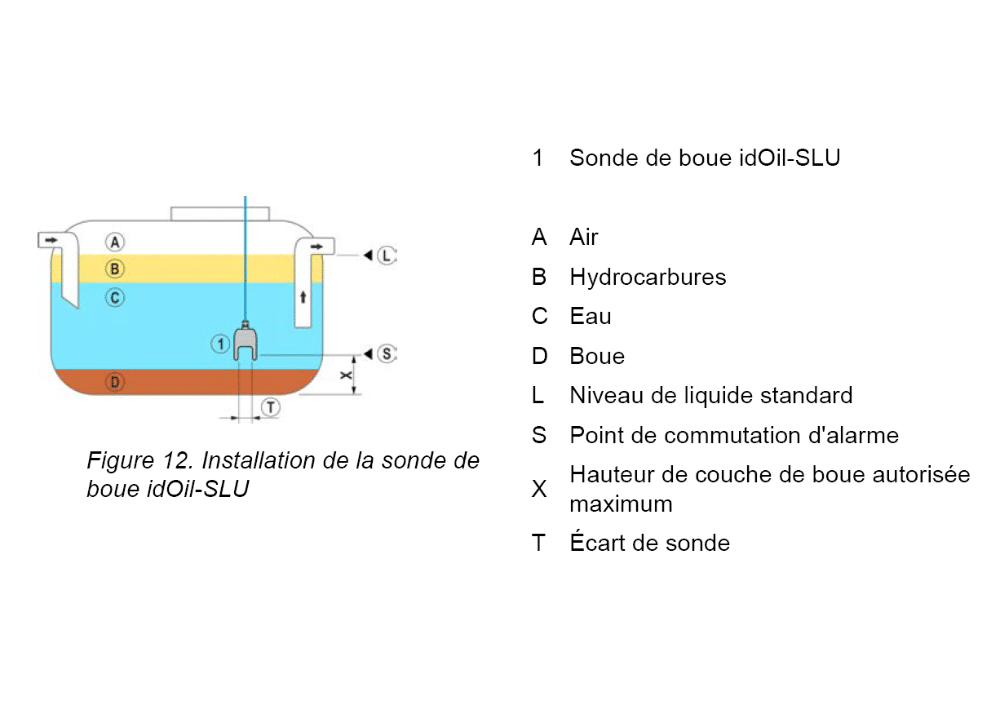

Installation de la sonde IdOil-SLU
La sonde émet une alarme concernant la boue, le sable ou d’autres solides accumulés au fond du séparateur.
La sonde doit toujours être immergée dans le liquide. L’alarme est activée quand la couche de boue atteint le point de commutation d’alarme (S), qui est situé au sein de l’écart de sonde (T).
La sonde active l’alarme quand elle est en contact avec l’air. Pour cette raison, le séparateur doit toujours être rempli d’eau après le vidage.

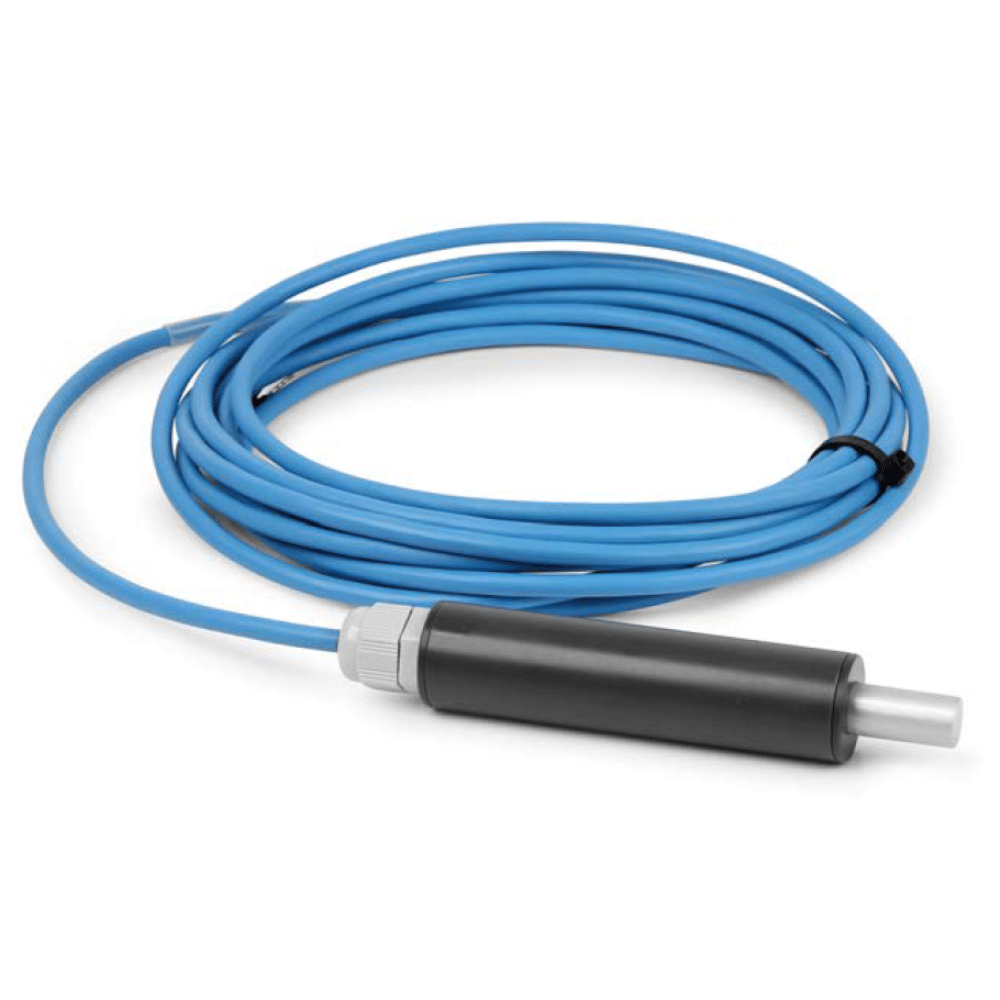

Installation de la sonde IdOil-LIQ
La sonde est normalement suspendue en l’air, et produit une alarme quand l’élément sensible est submergé dans le liquide.
La sonde est installée à une hauteur appropriée au-dessus du niveau de liquide standard (L), de sorte que l’alarme de débordement est activée quand le niveau de liquide atteint l’élément sensible.

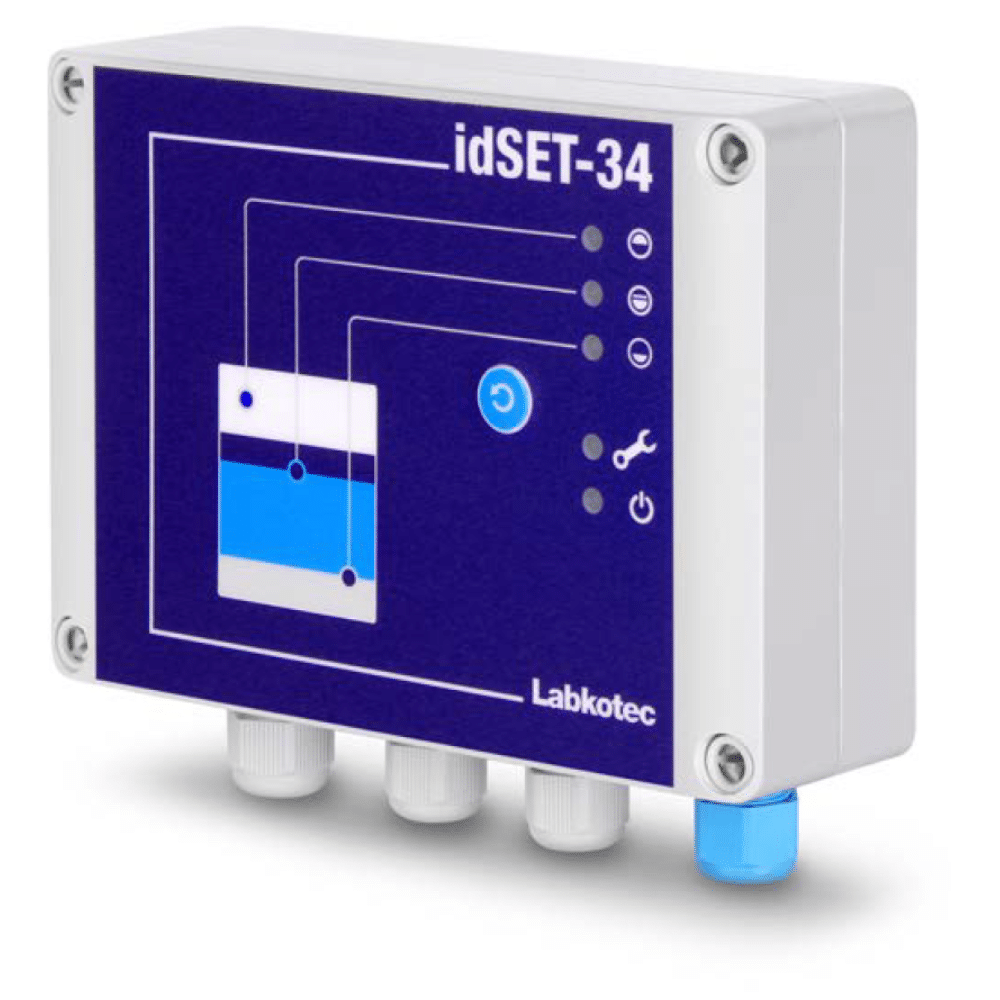

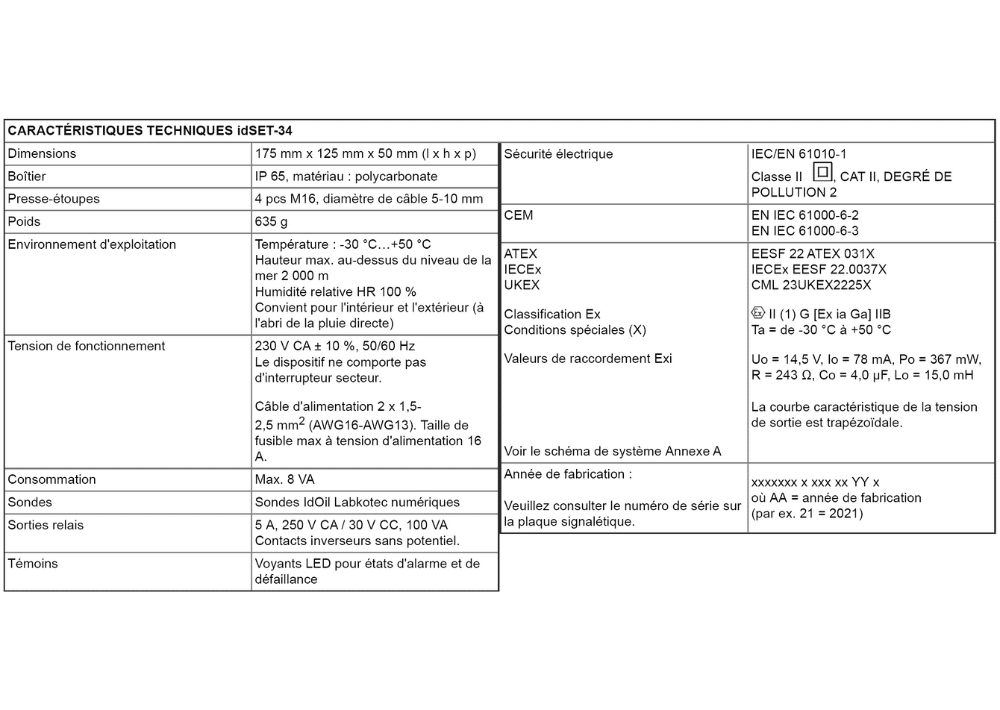

Unité de contrôle IdSET-34
Sonde IdOIL-OIL / SLU / LIQ

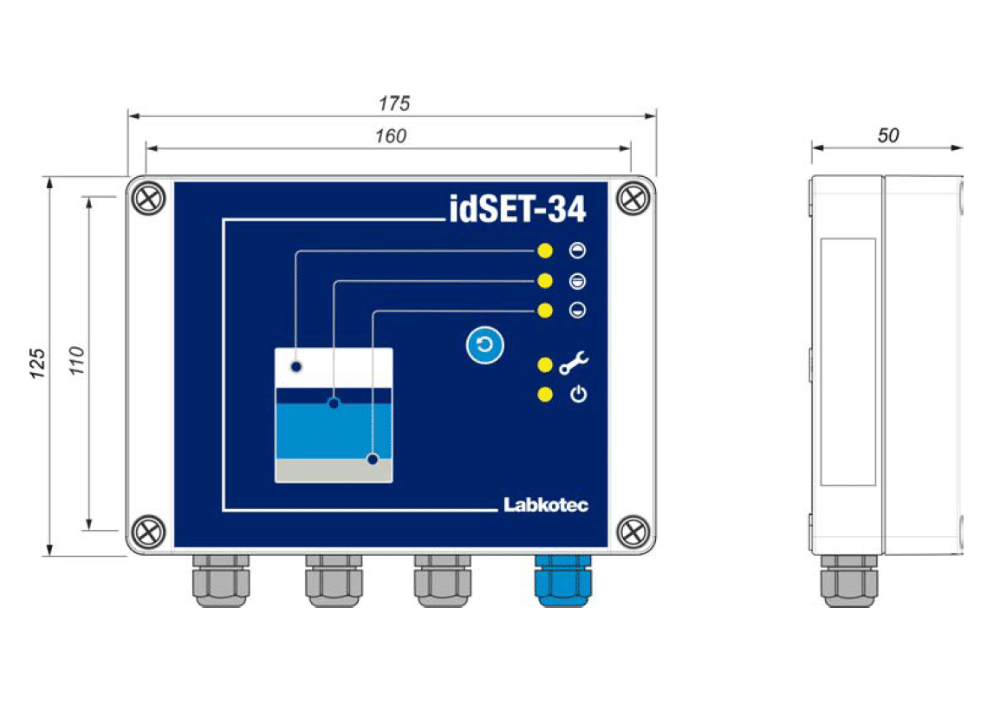

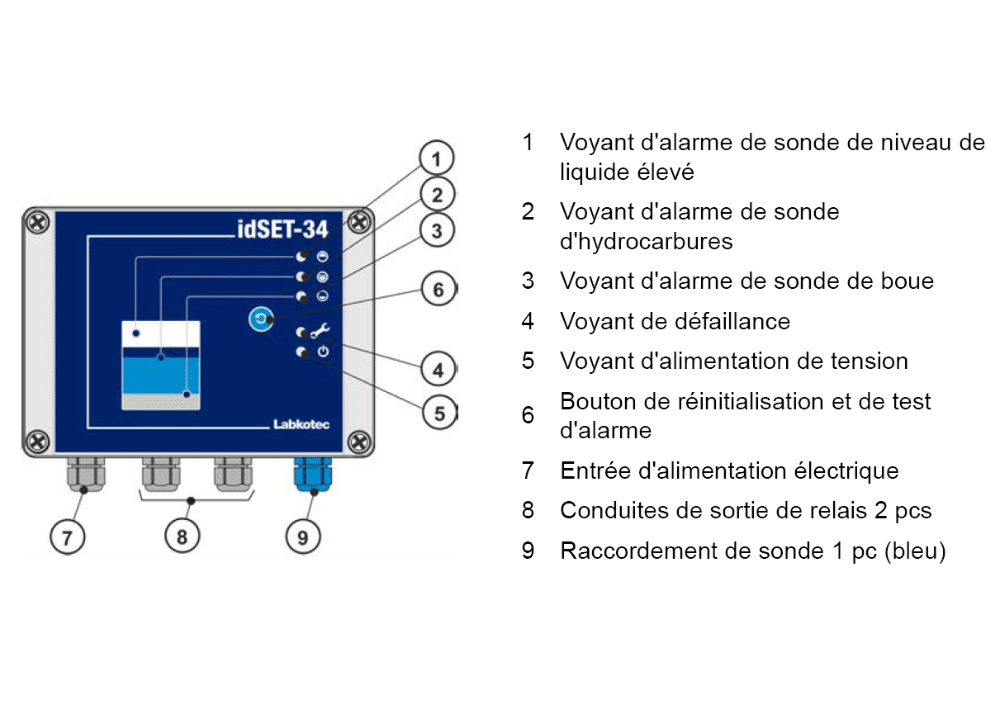

Schéma unité de contrôle IdSET-34

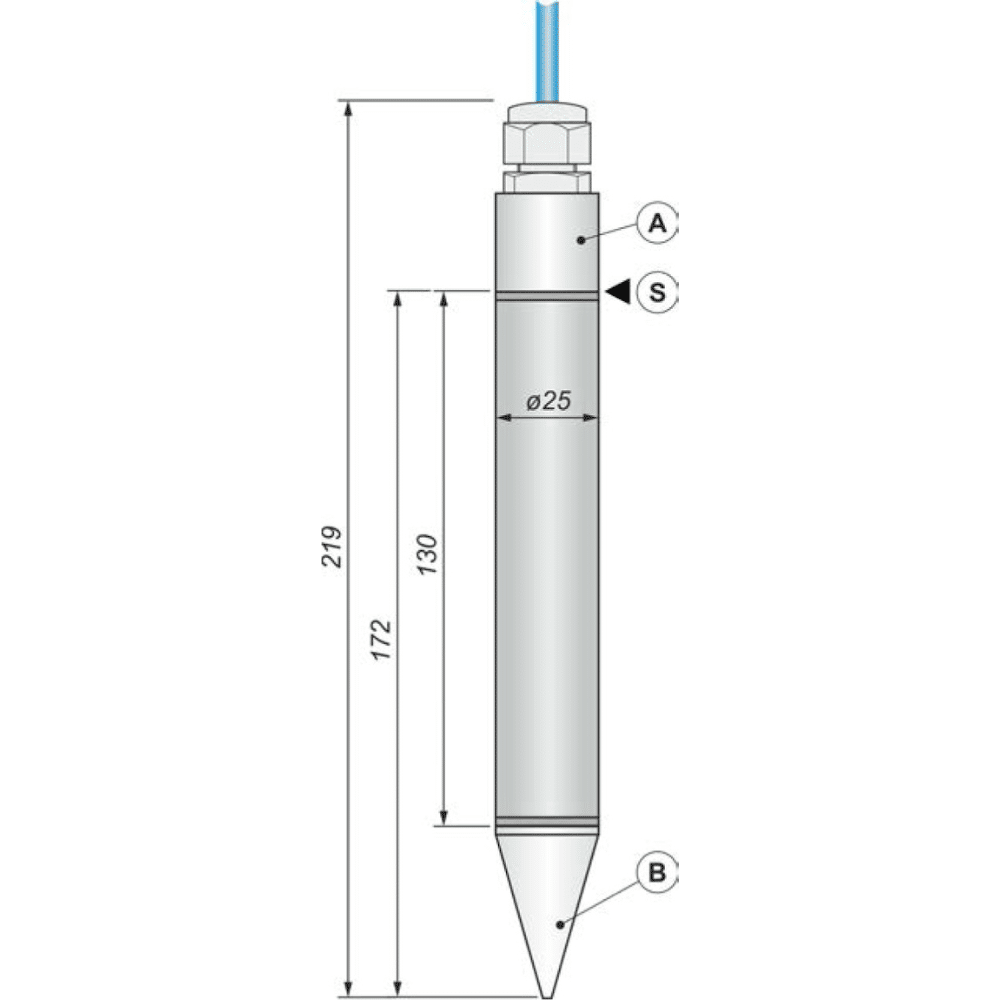

Schéma sonde IdOil-OIL
A : Électrode de mesure
B : Électrode de référence
S : Point de commutation d’alarme

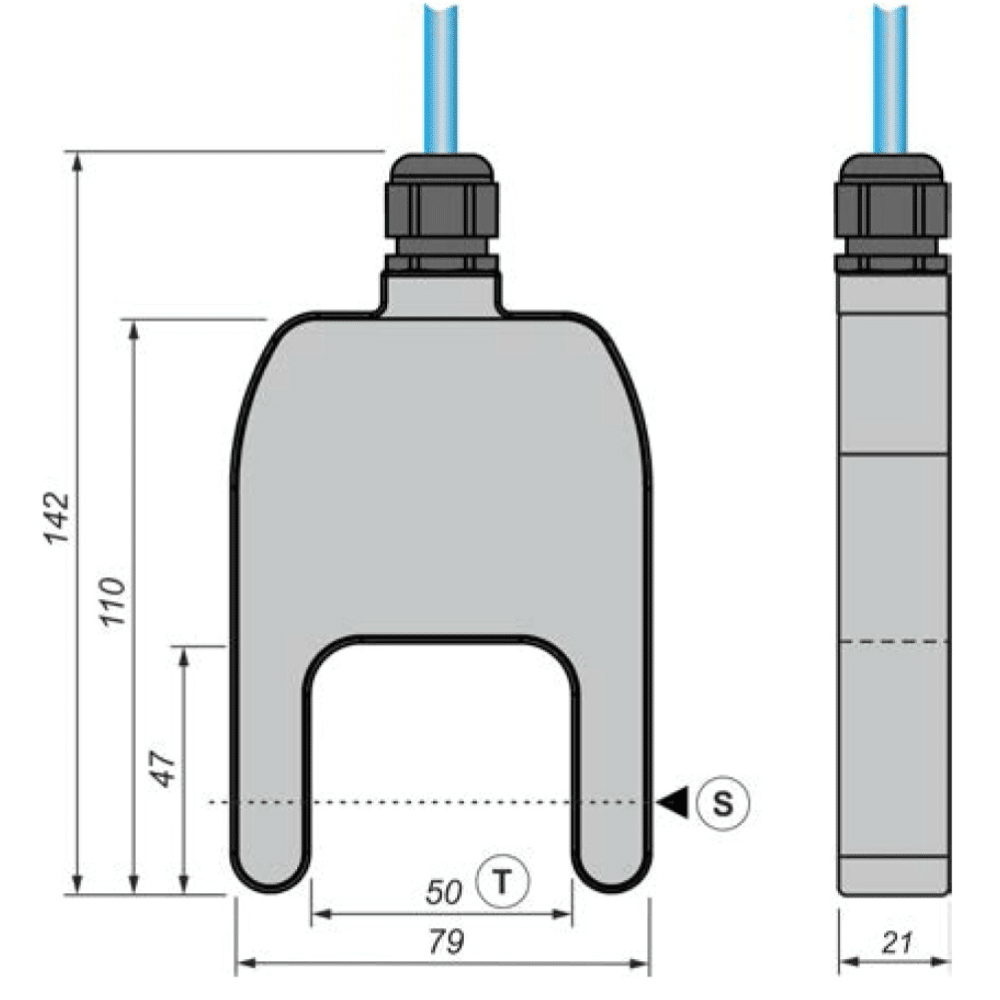

Schéma sonde IdOil-SLU
T : Intervalle de la sonde
S : Point de déclenchement d’alarme
Schéma sonde IdOil-LIQ
A : Elément sensible de la sonde
S : Point de commutation d’alarme
Accessoires inclus
Pour l’installation de l’unité de contrôle et de la sonde, ces accessoires sont fournis :
-

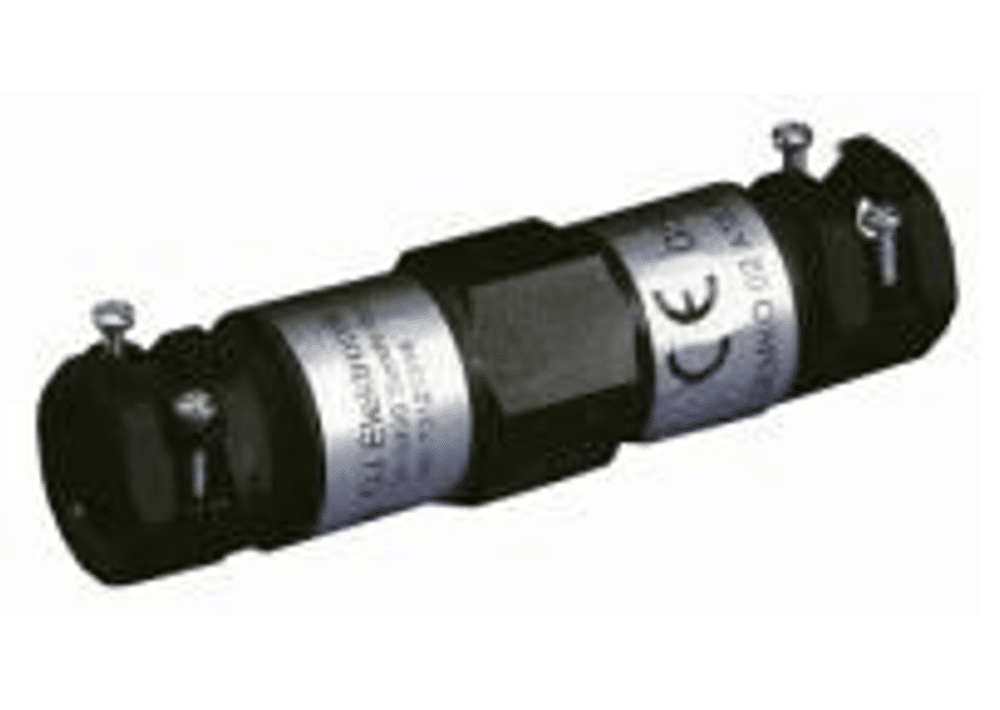

Jonction de câble IP 68
ATTENTION : La distance maxi préconisée par MSE pour la rallonge de câble de la sonde à l’unité de commande est de 600 mètres sous réserve de l’emploi d’un câble spécifique
-

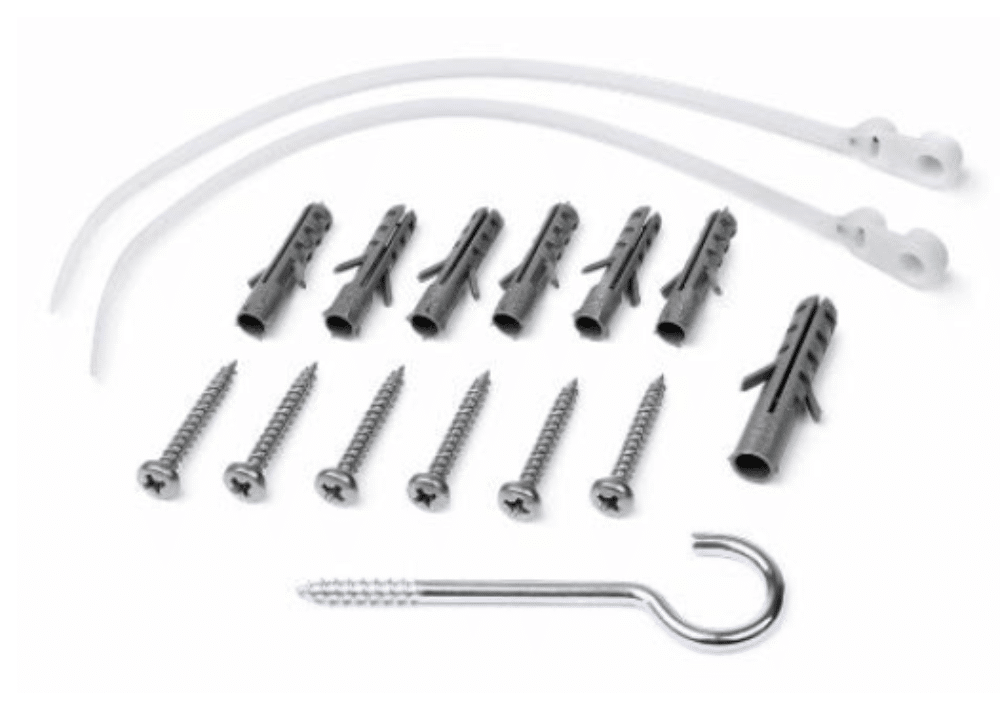

Accessoires de fixation
Autres accessoires
-

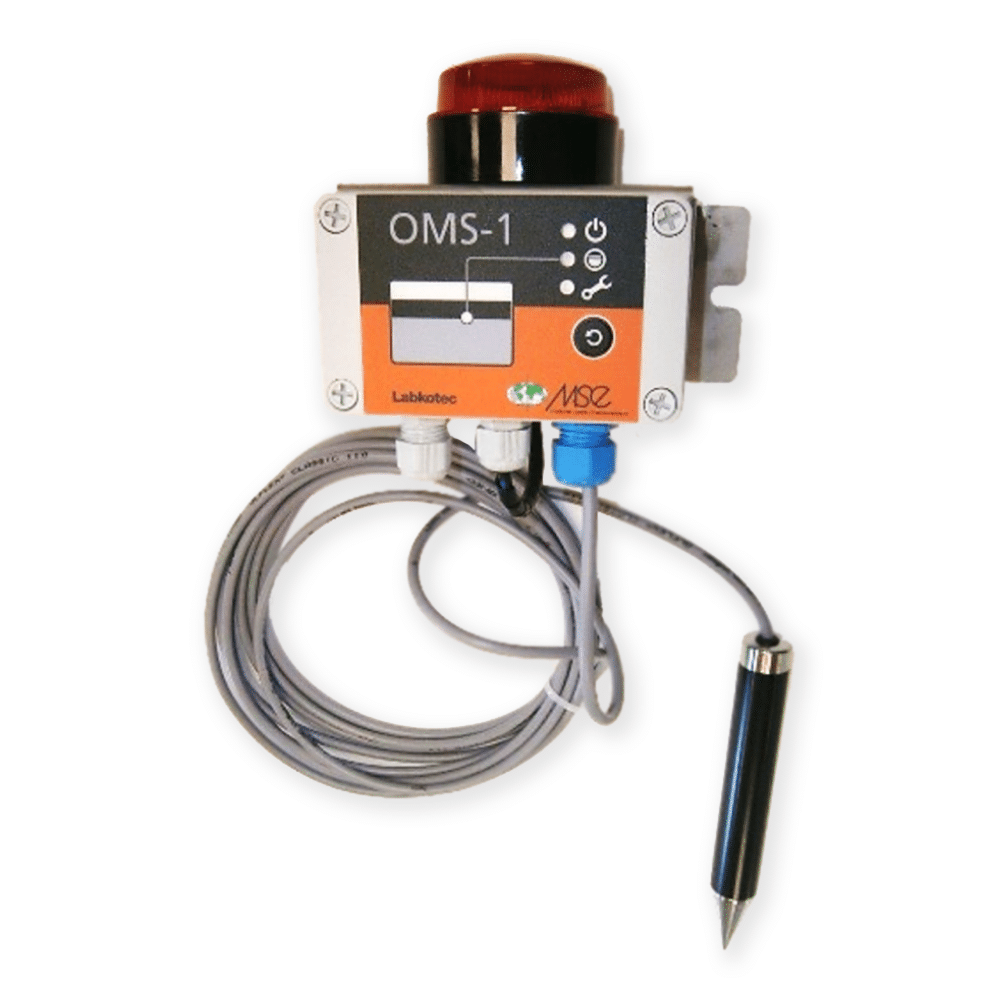

Alarme flash détection
Pour plus de détails concernant l’alarme flash détection, se référer à la « Fiche Technique-Alarme flash détection »
-

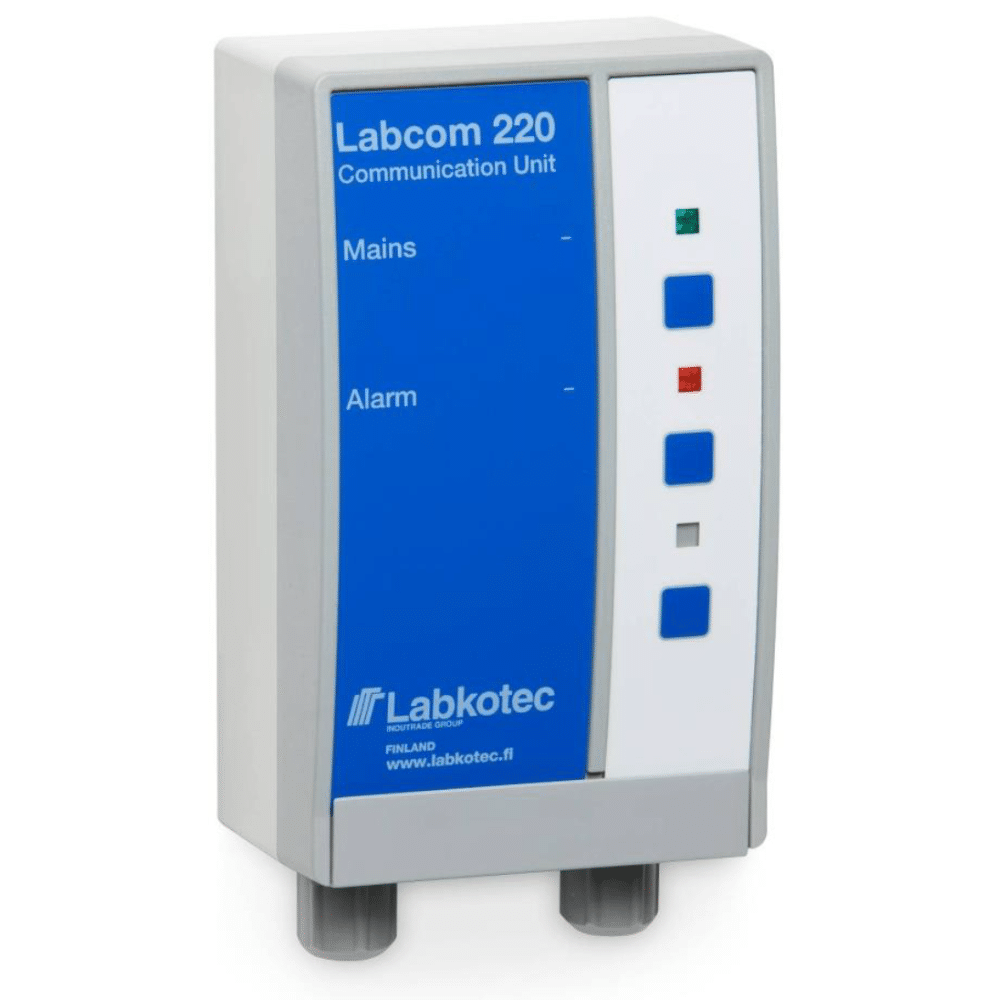

Boitier GSM pour sondes de détection
Pour plus de détails concernant le boitier GSM pour sondes de détection, se référer à la « Fiche Technique-Boitier GSM pour sondes de détection »
-
Panneau solaire pour sondes de détection
Pour plus de détails concernant le panneau solaire pour sondes de détection, se référer à la « Fiche Technique-Panneau solaire pour sondes de détection »
-
Batterie 15V pour sondes de détection
Pour plus de détails concernant la batterie 15V pour sondes de détection, se référer à la « Fiche Technique-Batterie 15V pour sondes de détection »
-
Report information sonde
Pour plus de détails concernant le report information sonde, se référer à la « Fiche Technique-Report information sonde »
