Séparateur débourbeur à hydrocarbures avec coalesceur et déversoir intégré - SDHCD - TS
Type SDHC
Un SÉPARATEUR À HYDROCARBURES est destiné à piéger les hydrocarbures en suspension dans les eaux pluviales. Il est doté d’un débourbeur, qui permet de décanter les matières lourdes. Le SDHCD – TS traite une partie du débit.
Les avantages du séparateur débourbeur à hydrocarbures avec coalesceur et déversoir intégré - SDHCD - TS
-
Adapté aux fortes pluies
Son déversoir d’orage avec by-pass permet de traiter les eaux pluviales tout en évacuant les débits exceptionnels en toute sécurité -
Séparation optimisée des hydrocarbures
Son filtre coalesceur haute performance garantit un rejet conforme aux normes, avec une séparation efficace des polluants
Informations techniques pour le séparateur débourbeur à hydrocarbures avec coalesceur et déversoir intégré - SDHCD - TS
Un SÉPARATEUR À HYDROCARBURES est destiné à piéger les hydrocarbures en suspension dans les eaux pluviales. Il est doté d’un débourbeur, qui permet de décanter les matières lourdes. Le SDHCD – TS traite une partie du débit.
Le séparateur avec déversoir autorise le passage du flux décennal (QP) calculé selon la formule de l’instruction technique 77-284 ou suivant la NF EN 752-4 pour une vitesse d’écoulement n’excédant pas 1,5 m/s par temps de crue et 0,7 m/s par temps sec. La Taille Nominale (TN) correspond au débit effectivement traité, soit 20% du débit de pointe (QP) dans notre gamme standard.
Le séparateur est de Classe I – Rejet inférieur à 5 mg/L suivant la norme NF EN 858-1.
Cet appareil est utilisé notamment pour les applications suivantes :
-
Voiries
-
Parkings extérieurs
Le séparateur est construit en acier S 235 JR avec un revêtement intérieur – extérieur par peinture époxy polyamide sur tôles grenaillées. La conception et le revêtement de l’acier respectent la norme NF EN 858-1.

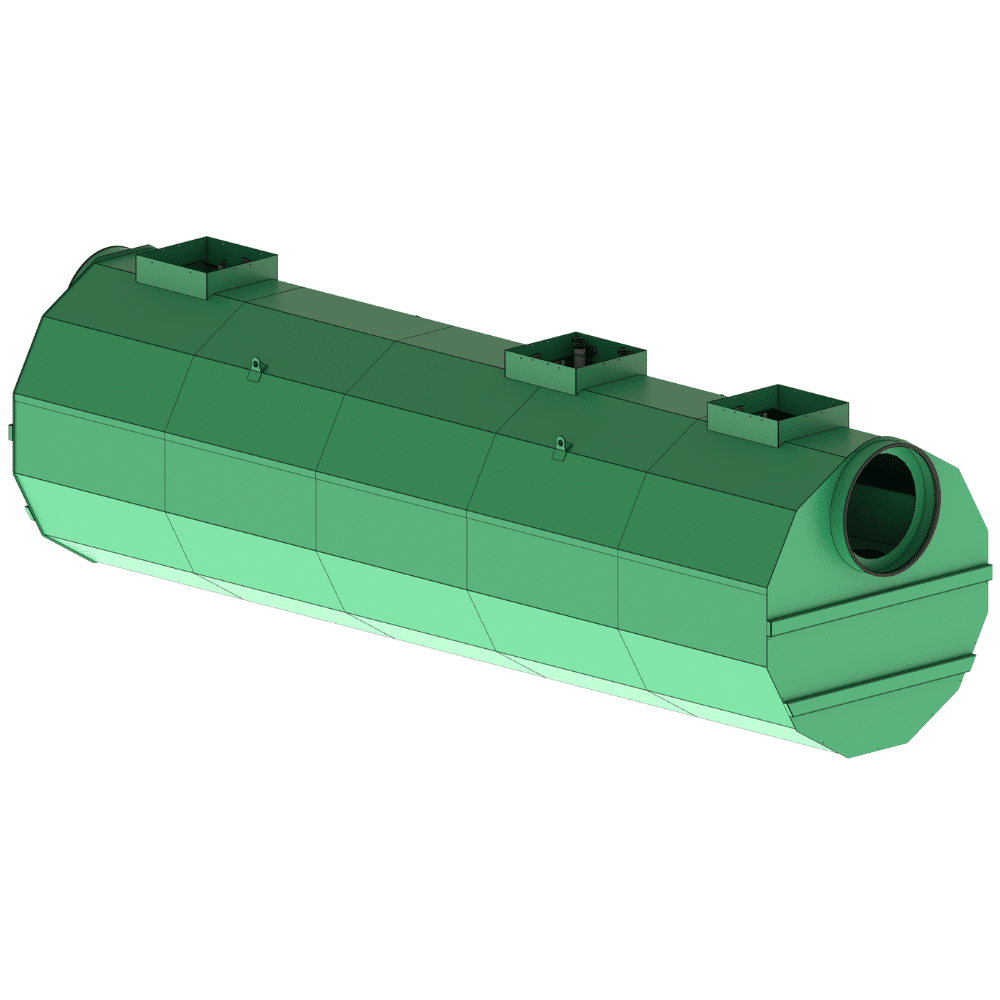

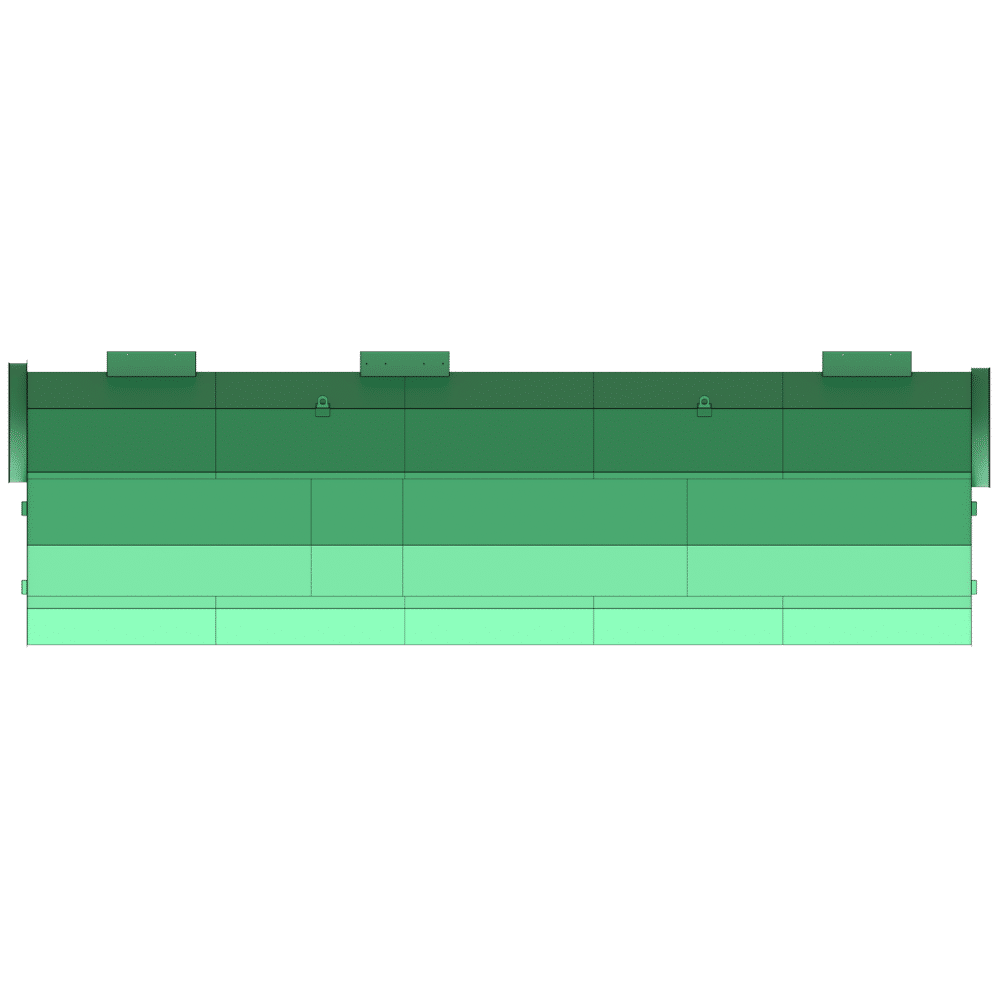

L’appareil est de forme octogonale-horizontale ce qui augmente sa résistance et facilite la mise en place.
Le séparateur débourbeur à hydrocarbures est équipé de :
-
Un caisson avec déversoir d’orage associé à un by-pass
-
Joints hublots d’entrée et de sortie
-
Un filtre coalesceur co-courant
-
Un obturateur automatique en PEHD démontable
-
Un siphon d’évacuation
-
Deux amorces de puits de visite avec ouverture libre

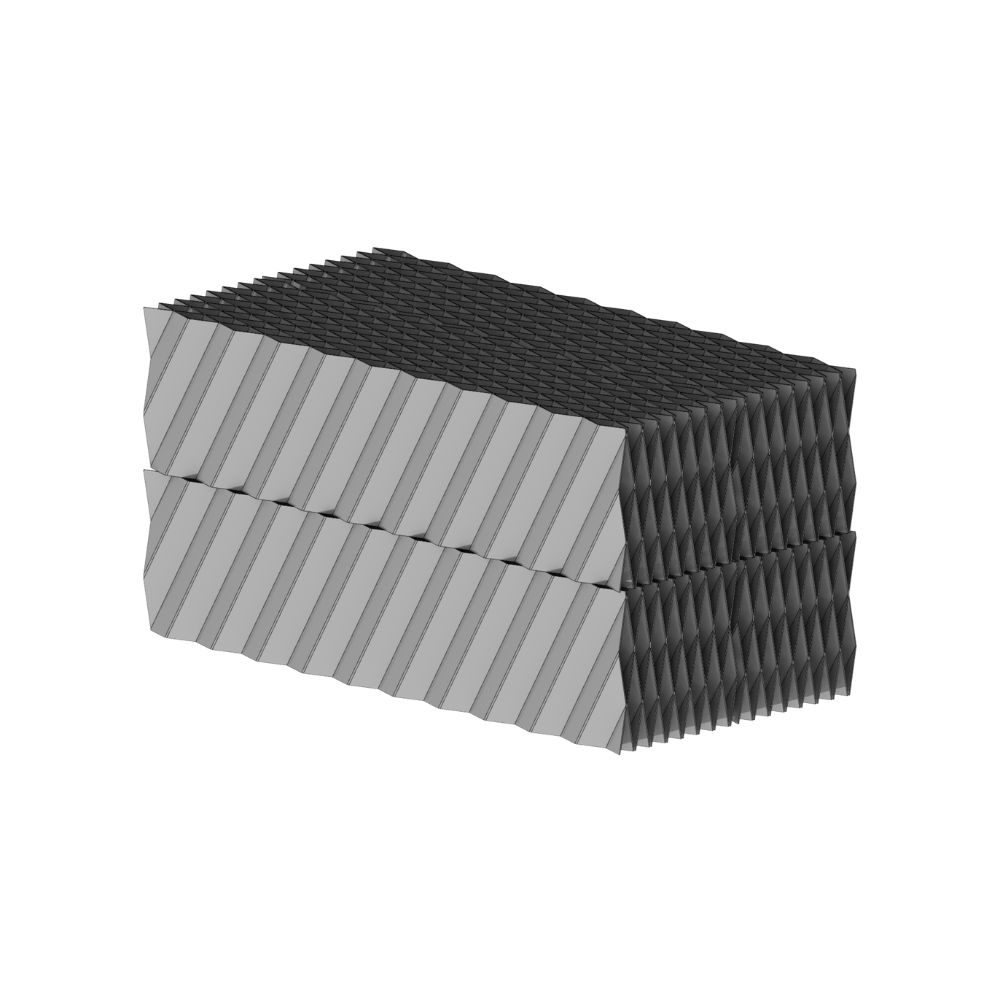

Le filtre coalesceur est en polypropylène et présente de nombreux avantages comme de très faibles pertes de charges, une section de passage importante et une capacité de séparation de phase élevée.
Le principe de fonctionnement de l’obturateur automatique repose sur la différence de densité entre l’eau et les hydrocarbures. Il est taré à une densité de 0,85 et permet d’éviter le rejet accidentel d’hydrocarbures en obturant la sortie.

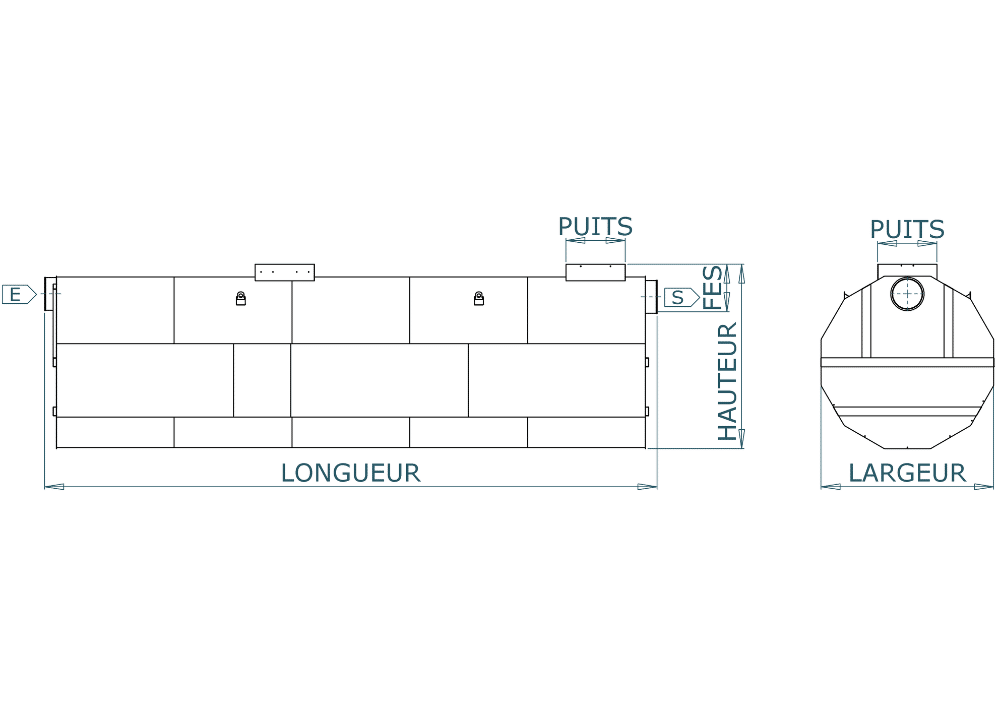

Côtes en mm.
Si l’appareil est équipé de manchettes, sa longueur est alors augmentée.
(*) FES : Fil d’eau de sortie / TN
-
Sondes (hydrocarbures, boues, trop plein) associées à une alarme acoustique
-
Trappe en aluminium
-
Cartouche pour rejet 1 mg/litre
-
Tuyau de vidange
-
Anodes sacrificielles
-
Ancrage par sangles ou châssis pose rapide (CPR) en cas de présence de nappe phréatique
L’installation du séparateur est décrite dans la « Notice de pose séparateur ».
Le séparateur doit être entretenu régulièrement, selon les prescriptions de la NF 858-2, avec notamment :
-
Surveillance du niveau d’hydrocarbures et de boues tous les 6 mois (sauf en cas de présence de sondes de détection) et vidange de l’appareil si nécessaire
-
Contrôle du fonctionnement de l’obturateur automatique tous les 6 mois
-
Nettoyage de la canalisation d’évacuation tous les 6 mois
-
Vidange totale de l’appareil et inspection générale tous les 5 ans
Pour plus de détails concernant l’entretien du séparateur, se référer à la « Notice d’exploitation séparateur »
