Tôle d’ajutage – AE & AF
Type AE & AF
La TÔLE D’AJUTAGE permet la limitation du débit en fonction de la hauteur d’eau.
Les avantages de la tôle d’ajutage – AE & AF
-
Contrôle efficace du débit
Permet d'ajuster précisément le débit en fonction de la hauteur d’eau pour une gestion optimisée des écoulements -
Robustesse et facilité d’entretien
Fabriqué en acier inoxydable, l’équipement est résistant à la corrosion et ne nécessite aucun entretien particulier
Informations techniques pour la tôle d’ajutage – AE & AF
Le débit d’eau est fonction de :
-
La section de l'orifice
-
La hauteur d’eau
Pour limiter le débit il est donc nécessaire de déterminer la section de l’orifice en fonction de la hauteur d’eau.

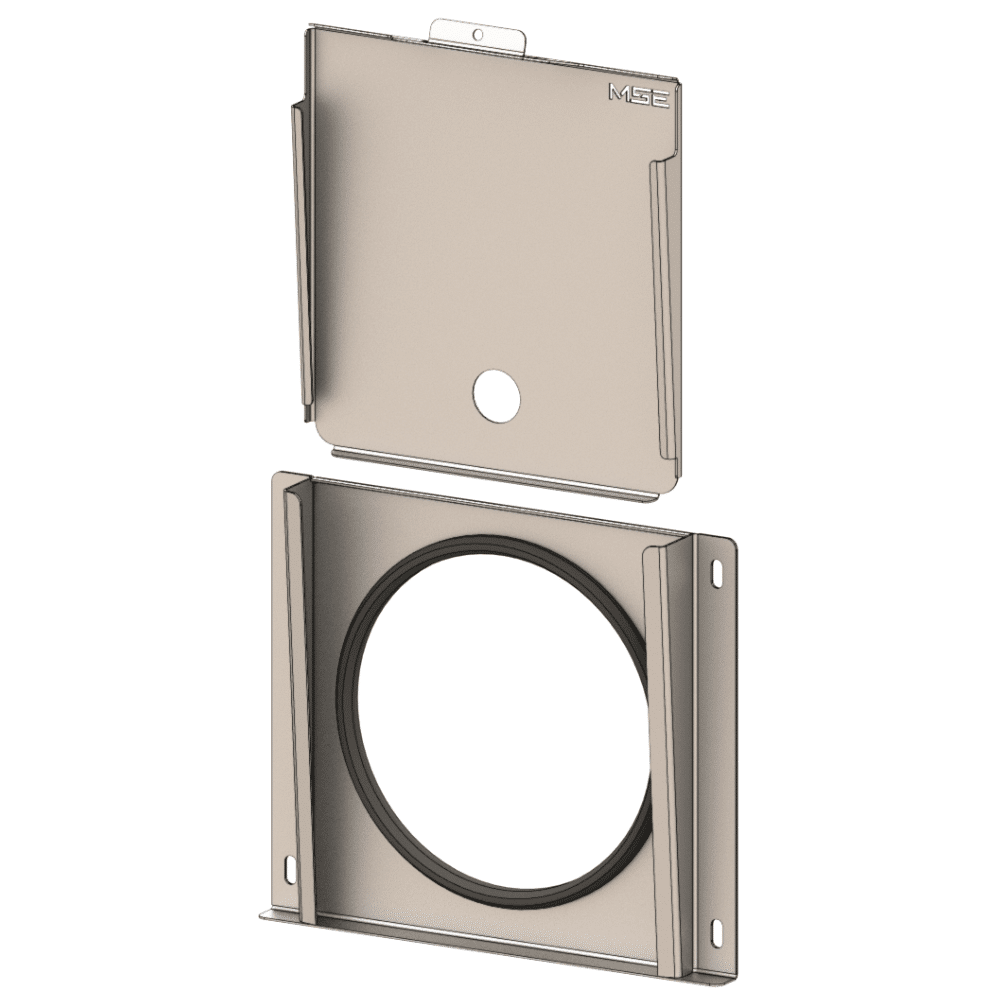

La TÔLE D’AJUTAGE ESCAMOTABLE (sur glissières) a pour avantage d’être facilement relevable en cas de colmatage, ou simplement pour contrôle.
AE-DN315
AE-DN315
AF-DN300
Entièrement réalisé en acier inox 304L, cet équipement ne nécessite aucun graissage ni entretien particulier.

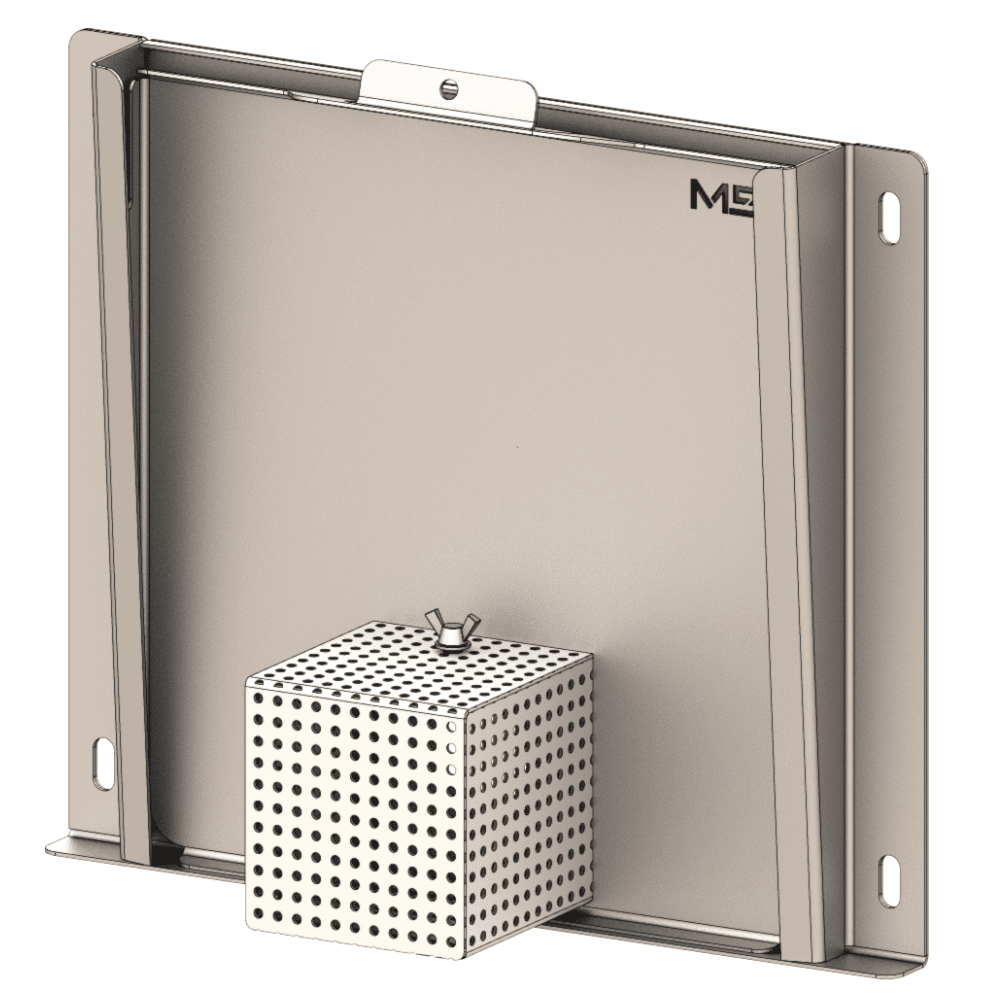

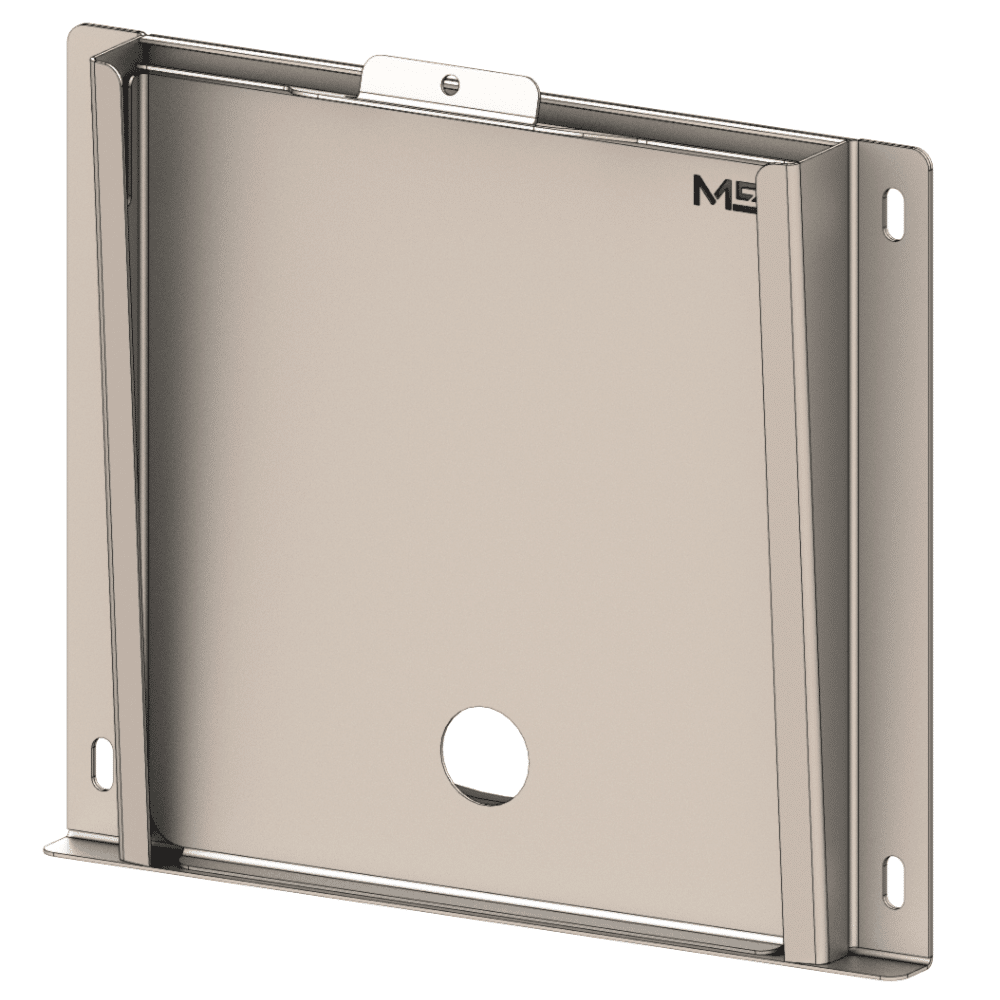

Tôle d’Ajutage Escamotable AE

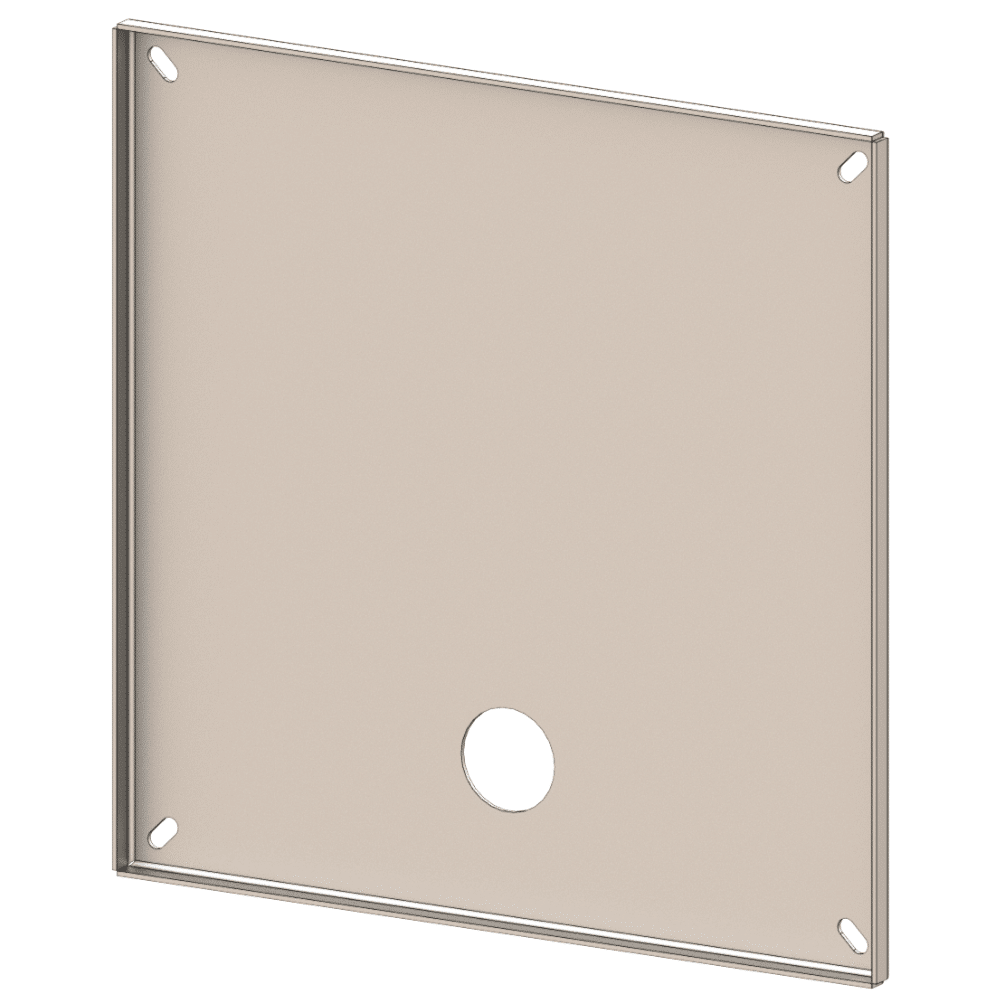

Tôle d’Ajutage Fixe AF
-
Réalisation en inox 316L
-

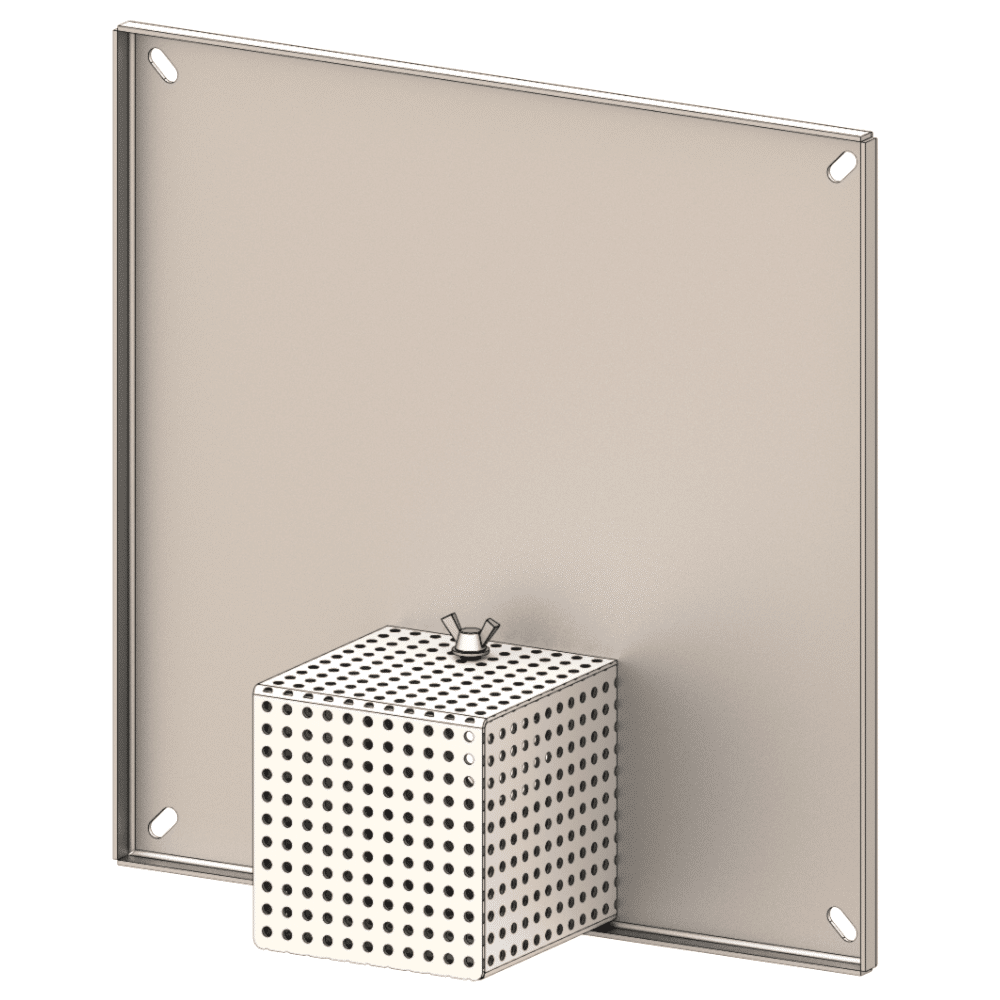

Grille de protection
La grille est mise en place afin de retenir les déchets et d’éviter de colmater l’orifice d’ajutage.
Le caisson est réalisé en tôle inox perforée de diamètre adapté à la section de l’ajutage. Le fond est boulonné sur le corps de l’ajutage pour un entretien aisé.
Dimensions de la grille d’ajutage
L’installation doit être réalisée sur une paroi plane, avec un regard béton dosé à 350 kg de ciment/m³. Le diamètre de perçage des fixations 8 mm jusqu’au DN 315, et de 10 mm au-delà
Le fil d’eau du diamètre d’ajutage est tangent au fil d’eau de la canalisation.
