Sonde de détection des graisses - DARCY PP/DGP-1
Type PP/DGP-1
La SONDE DE DETECTION DARCY PP/DGP-1 surveille l’épaisseur de la couche de graisse et le niveau de liquide, et produit une alarme lorsqu’un seuil limite est atteint.
Les avantages de la sonde de détection des graisses -PP/DGP-1
-
Surveillance continue
Assure un contrôle 24h/24 et 7j/7 du niveau de graisse pour éviter tout débordement -
Installation simple et sécurisée
Fixation murale facile et connexion étanche grâce aux accessoires fournis
Informations techniques pour la sonde de détection des graisses - PP/DGP-1
Les séparateurs à graisses fonctionnent sur le principe de la décantation gravimétrique, comme les séparateurs d’hydrocarbures ou d’huile. Ils sont utilisés où l’accumulation de graisse organique risque de pénétrer dans les égouts.
Les domaines d’application typiques sont : les restaurants, les industries alimentaires, les abattoirs, les supermarchés.
Des matières grasses peuvent se retrouver dans le système des eaux usées et contribuer à la formation de boues qui peuvent affecter le bon fonctionnement des unités de traitement des eaux usées. Ceci doit être évité pour des raisons environnementales et économiques.
Le système d’alarme Darcy PP/DGP-1 pour les séparateurs à graisses surveille l’épaisseur de la couche de graisse et le niveau de liquide, et produit une alarme lorsqu’un seuil limite est atteint.
La sonde PP/DGP-1 installée dans le séparateur et reliée à l’unité de commande constituent le système de surveillance. Une alarme est émise lorsque le niveau de graisse maximal est atteint. Votre séparateur de graisse est ainsi sous un contrôle permanent, 24h sur 24, 7 jours sur 7.

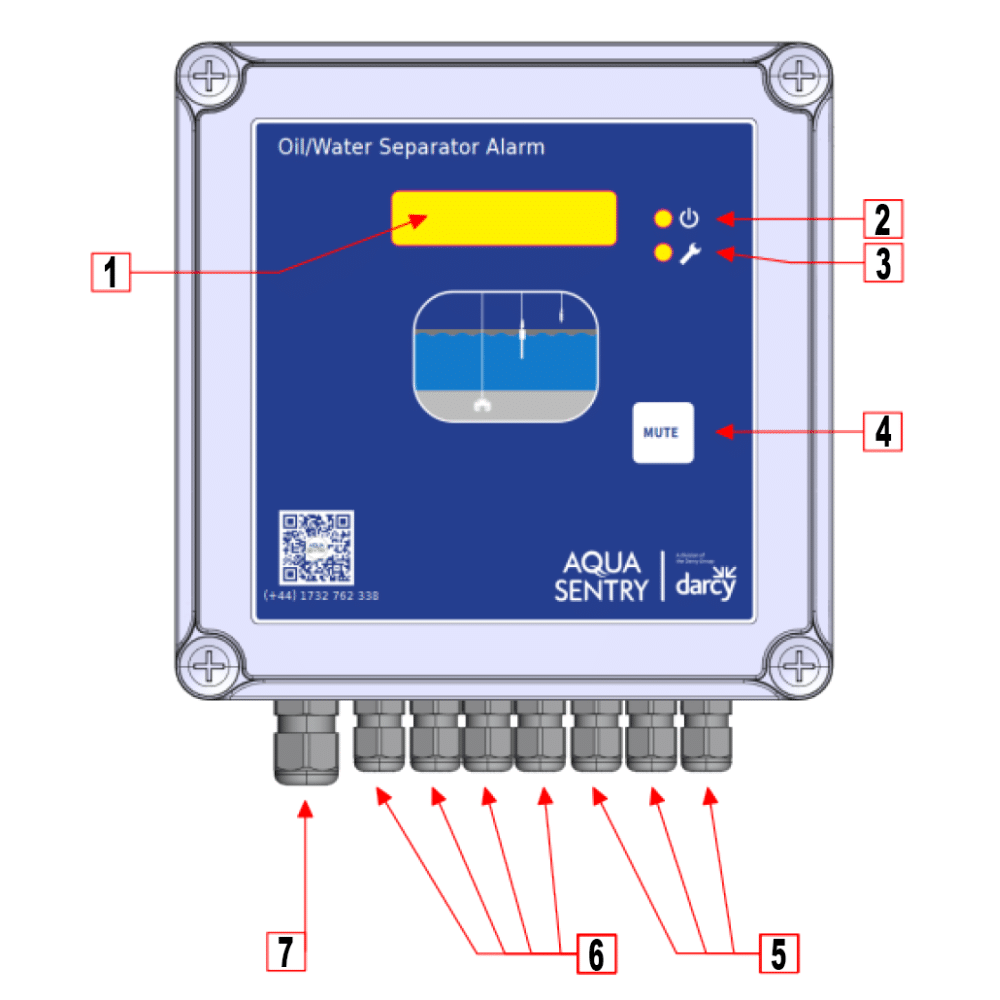

- LCD
- Voyant d’alimentation (rouge/vert)
- Voyant de maintenance (jaune)
- Commutateur MUTE
- Entrées sonde
- Sorties relais
- Entrée secteur

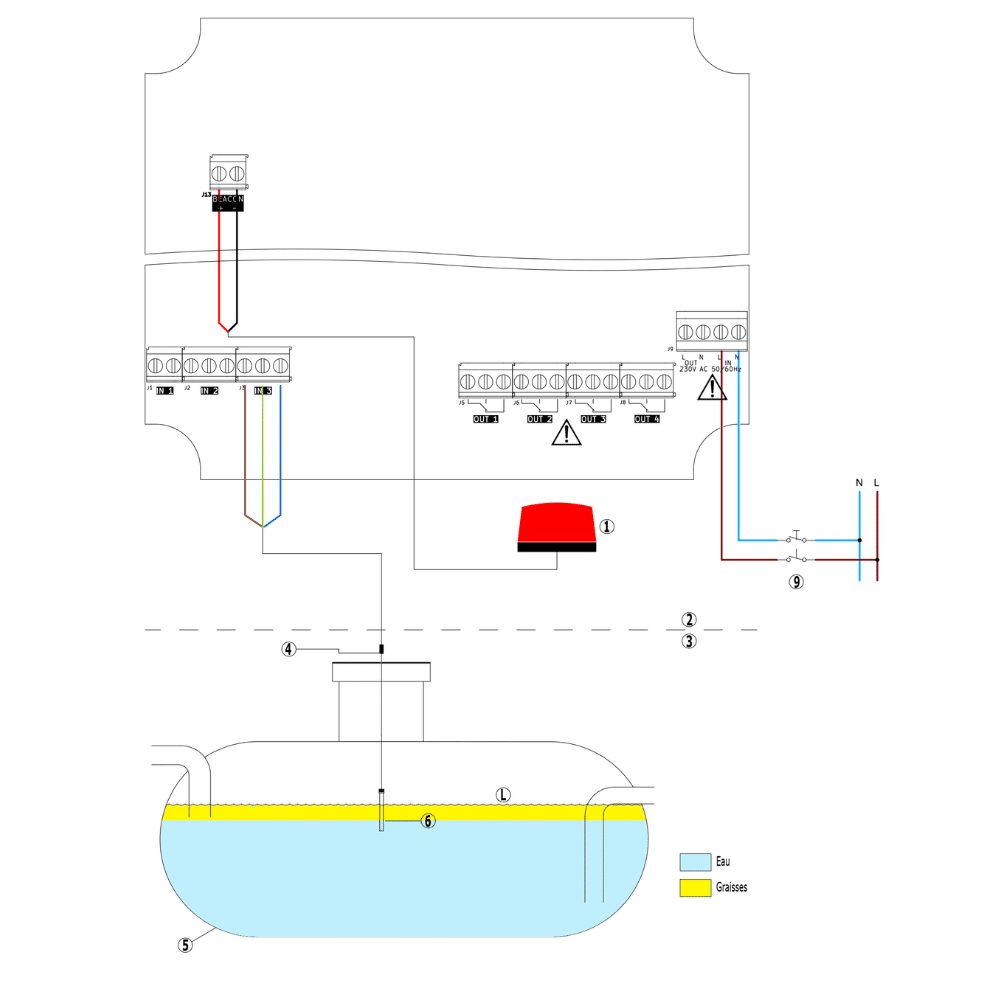

Schéma d’installation
1 – Balise PP/BCN-1-2 LED (en option)
2 – Zone sûre
3 – Zone dangereuse
4 – Connecteur de câble étanche (PP/GCT-4700)
5 – Séparateur
6 – Sonde de niveau de graisse
9 – Sectionneur secteur
L – Niveau statique de liquide
Entrée 3

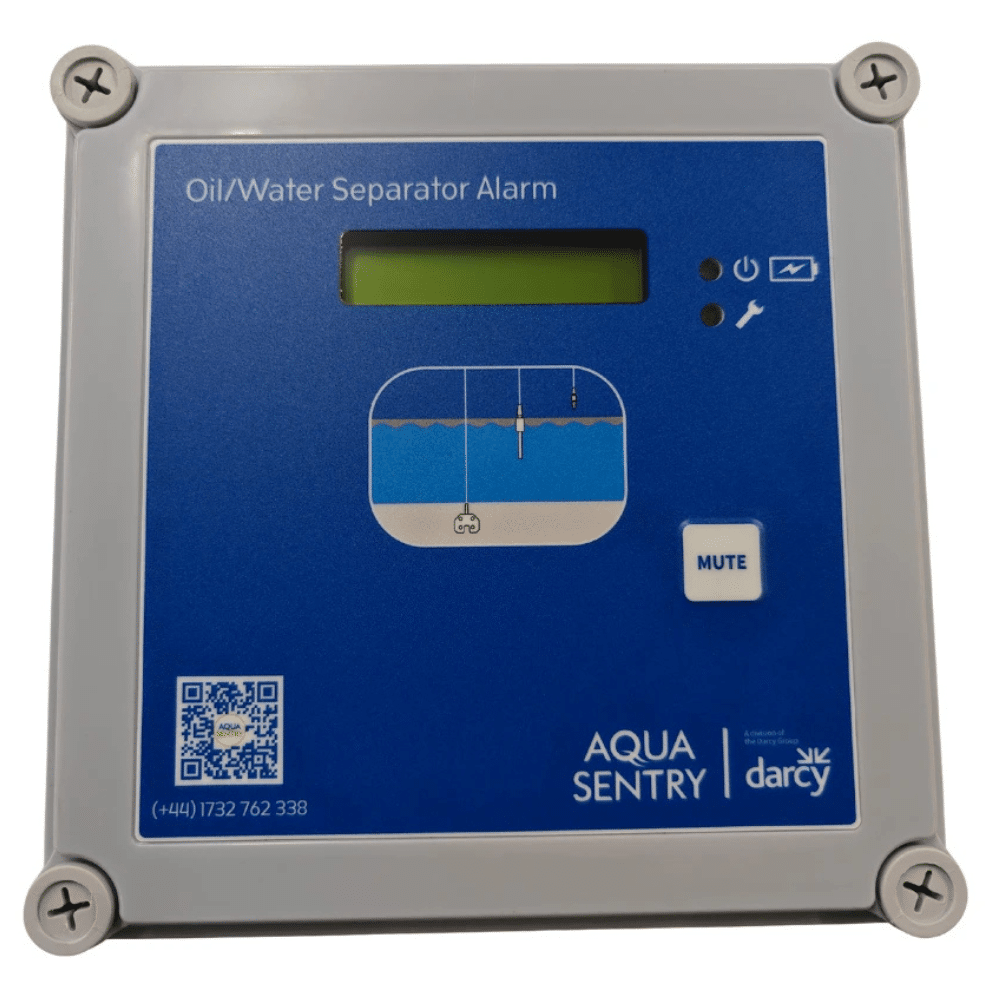

Boitier de contrôle

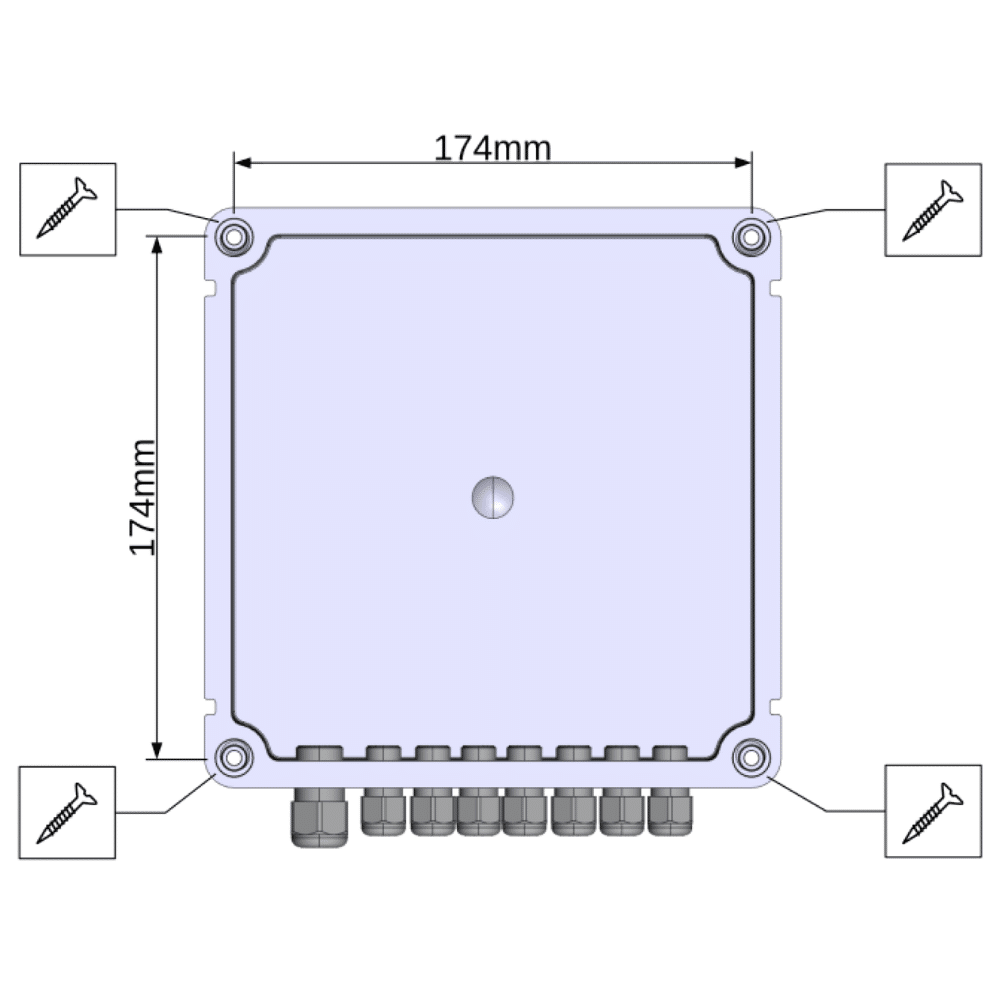

Le boitier de contrôle peut être fixé directement au mur (vis et chevilles fournies). La sonde est quant à elle immergée dans le séparateur et reliée avec le câble fourni.

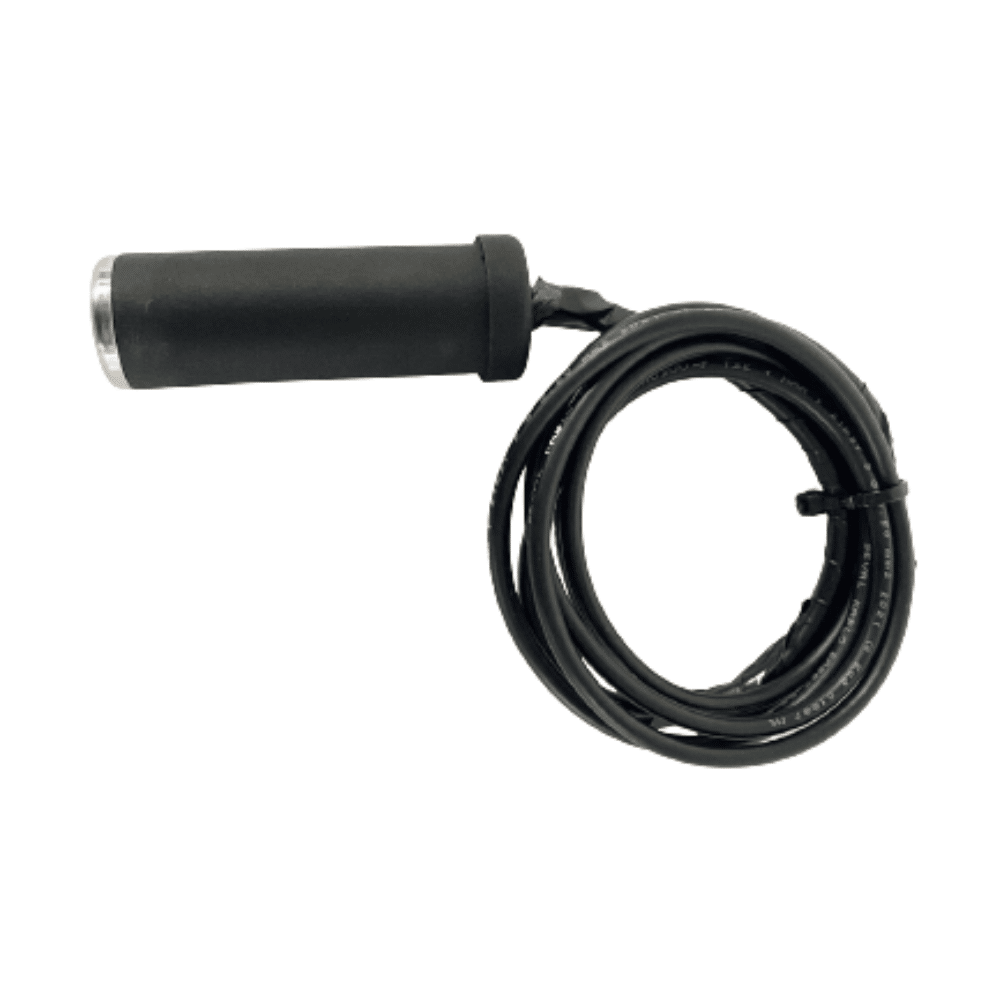

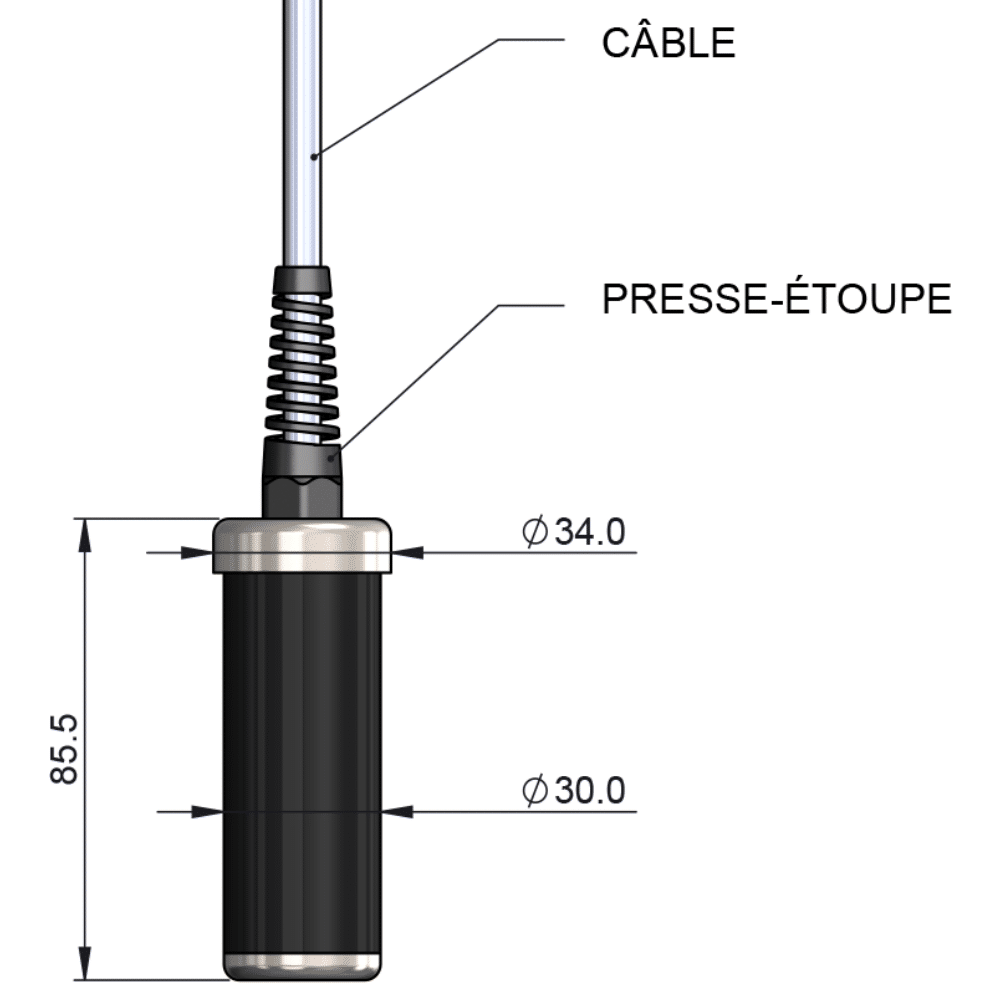

Sonde de détection des graisses
La sonde de détection des graisses doit être immergée dans l’eau. Une alarme se déclenche lorsqu’environ 80 % de la partie supérieure est constituée d’huile ou d’air, de sorte qu’une couche d’huile plus fine peut être détectée en exposant partiellement la partie supérieure de la sonde à l’air.
Câbles
La distance maximale entre la sonde et le boitier de contrôle est de 100 ml, avec un
câble respectant les caractéristiques ohmiques préconisées : 3x1mm².
Les câbles de puissance et de commande doivent être passés dans des fourreaux distincts et éloignés l’un de l’autre afin d’éviter les perturbations.
L’installation détaillée des sondes est décrite dans la « Notice de pose sonde Darcy ».
Remarque
Éteignez et rallumer ou bien réinitialisez pour que les éventuelles modifications apportées au commutateur DIP prennent effet !

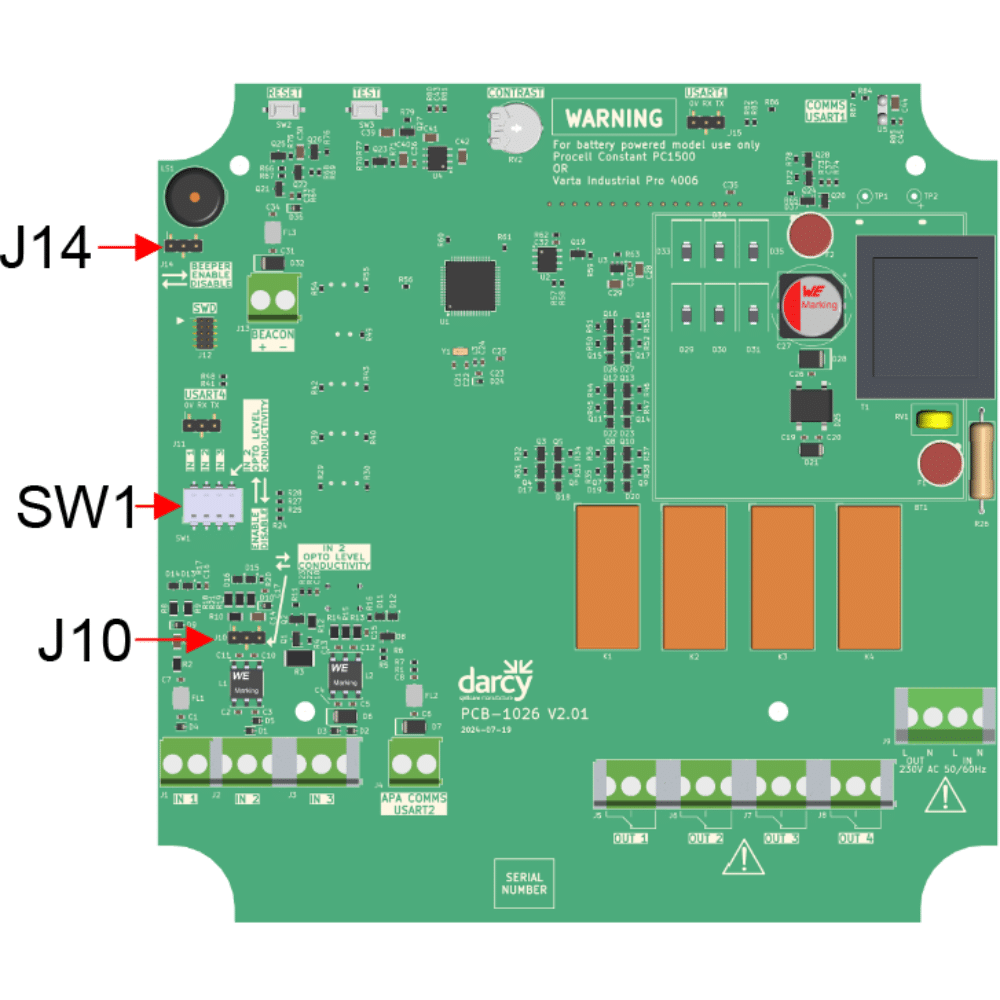

Réglage J10
Réglez toujours J10 sur la position indiquée :
J14 – Activer/désactiver signal sonore
Signal sonore désactivé :
Signal sonore activé :
SW1 – Activer sonde et Sélectionner mode
Panneau de commande
Sonde de détection des graisses
Boitier de contrôle
Sonde de détection des graisses PP/DGP-1
-
Alarme flash détection
Pour plus de détails concernant l’alarme flash détection, se référer à la « Fiche Technique-Alarme flash détection »
