Régulateur de débit - RDA / RD / RLM
Type RDA / RD / RLM
le RÉGULATEUR DE DÉBIT permet de réguler le débit en faisant varier la section de passage de l’orifice en fonction de la hauteur d’eau
Les avantages du régulateur de débit - RDA / RD / RLM
-
Régulation automatique du débit
L’ajustement de la section de passage en fonction du niveau d’eau assure une gestion optimisée des écoulements -
Matériaux résistants et sans entretien
Fabriqués en inox avec flotteur en PEHD, ces régulateurs offrent une durabilité élevée sans maintenance spécifique
Informations techniques pour le régulateur de débit - RDA / RD / RLM
Installé sur les bassins ou les ouvrages de traitement, le RÉGULATEUR DE DÉBIT permet de réguler le débit en faisant varier la section de passage de l’orifice en fonction de la hauteur d’eau.
Le débit d’eau est fonction de :
-
La section de l'orifice
-
La hauteur d’eau
Le régulateur s’installe uniquement sur les réseaux d’eaux pluviales
Le régulateur de débit à lame mobile Type RLM est particulièrement adapté aux faibles hauteurs d’eau.
Entièrement réalisé en acier inox 304L avec flotteur en PEHD, cet équipement ne nécessite aucun graissage ni entretien particulier.
Un flotteur accompagne le niveau d’eau et entraîne la fermeture ou l’ouverture de la section de passage, régulant ainsi le débit.

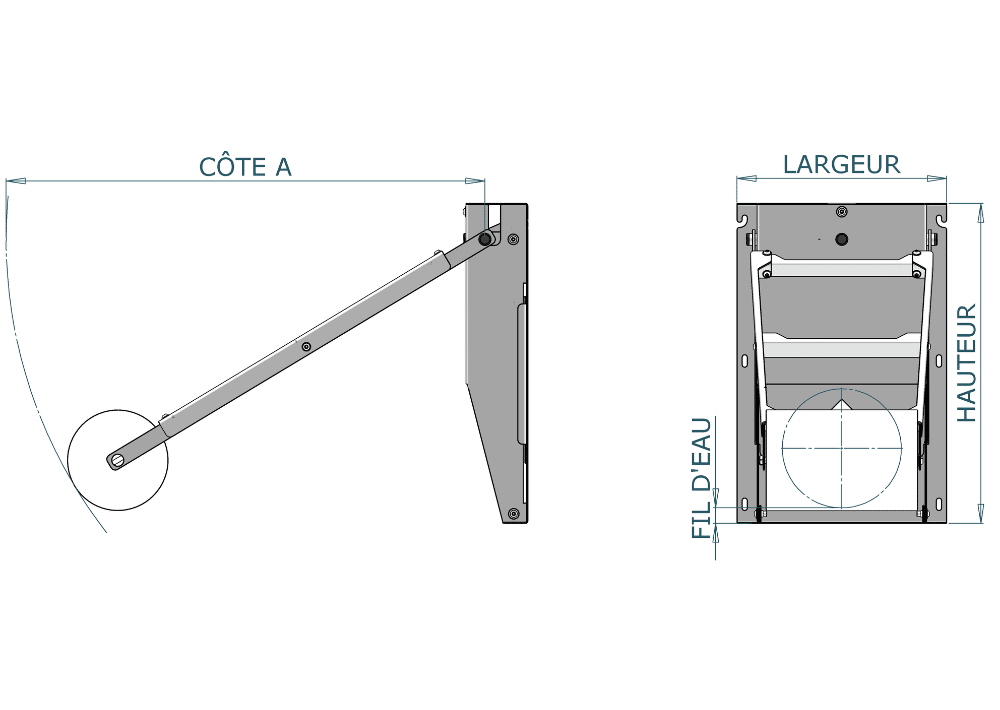

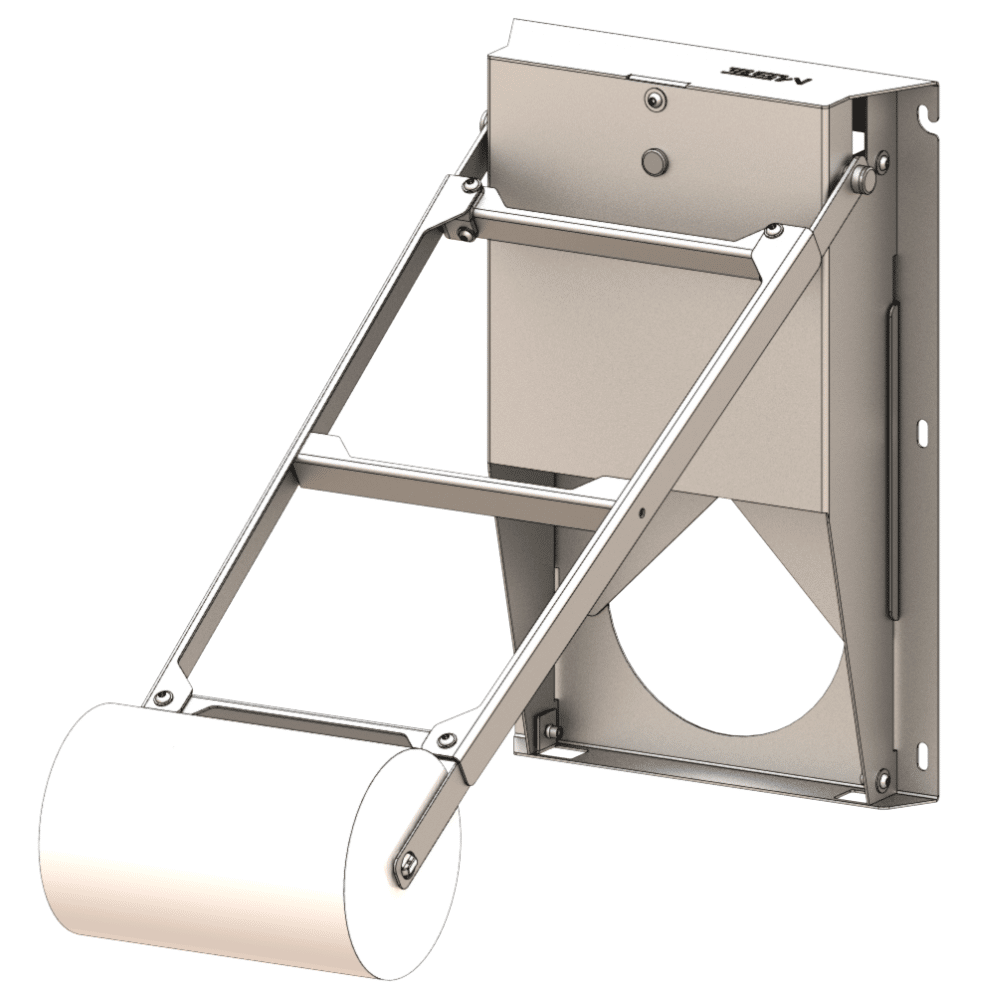

Régulateur de débit à flotteur axial – Type RDA
Côtes en mm.
(*) La côte A est donnée à titre indicatif. Celle-ci est variable en fonction du débit et du niveau des plus hautes eaux du régulateur.
(**) Niveau des Plus Hautes Eaux

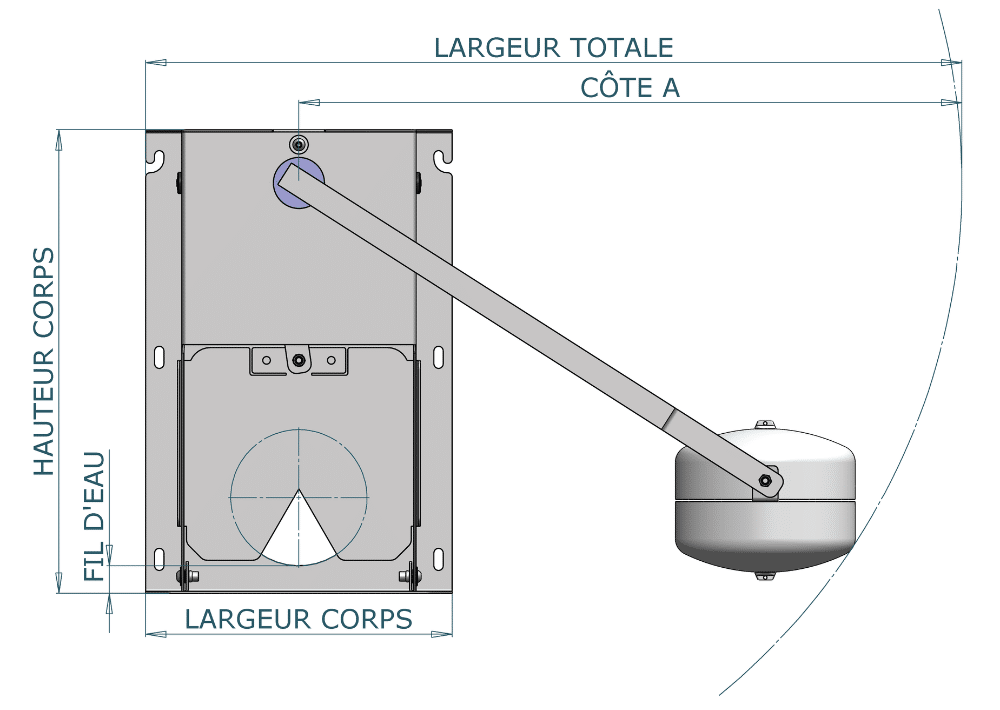

Régulateur de débit à flotteur radial – Type RD
Côtes en mm.
(*) La côte A et la largeur totale sont données à titre indicatif. Celles-ci sont variables en fonction du débit et du niveau des plus hautes eaux du régulateur.
(**) Niveau des Plus Hautes Eaux

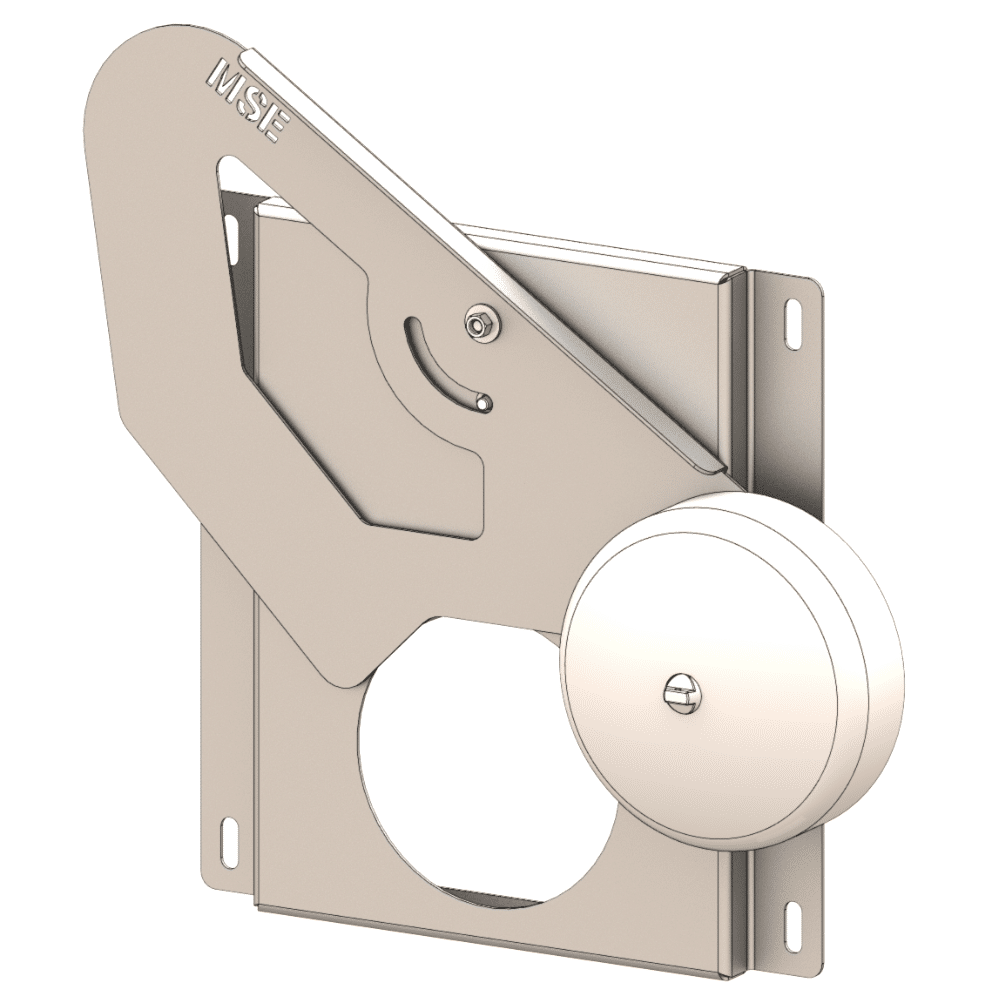

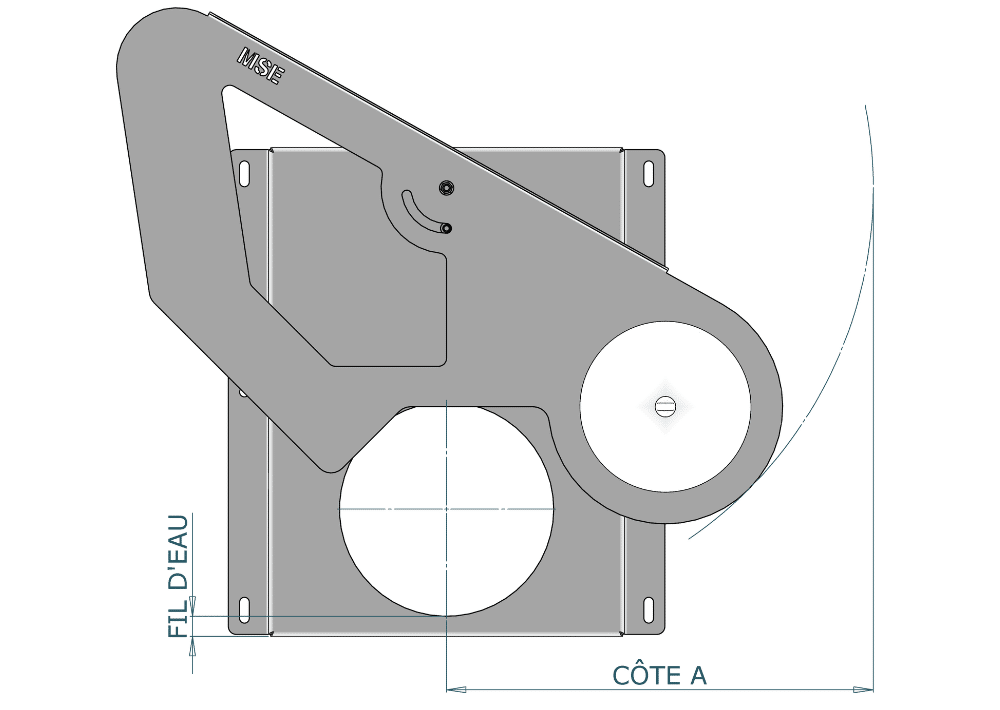

Régulateur à lame mobile – Type RLM
Côtes en mm.
Les valeurs données sont les capacités maximales de chaque régulateur.
(*) Les dimensions du corps, de la partie amovible, la côte A et la masse sont déterminées au cas par cas.
(**) Niveau des Plus Hautes Eaux
-
Réalisation en acier Inox 316L
L’installation du régulateur est détaillée dans la « Notice de pose Régulateur ».
Le régulateur de débit doit être installé sur une paroi plane, dans un regard béton dosé à 350 kg de ciment/m³, aux dimensions adaptées à l’encombrement de l’appareil. Le diamètre de perçage des fixations est de 8 mm jusqu’au RD/RDA 075, et de 10 mm au-delà.
-
Le diamètre de perçage des fixations est de 8 mm jusqu’au RD/RDA 075, et de 10 mm au-delà.
-
Le diamètre de perçage des fixations est de 8 mm pour les RLM200 et RLM300, et 10 mm pour le RLM400
ATTENTION : Le flotteur du régulateur ne doit pas être au niveau de la canalisation d’entrée au risque de perturber son comportement et donc la régulation. Le cas échéant, prévoir un casse débit.
L’entretien du régulateur est décrit dans la « Notice d’exploitation Régulateur ».
