Motorisation vanne

Type Motorisation

Nos vannes sont motorisables pour une gestion automatisée et optimisée des flux. Nous fournissons des supports muraux, centrés ou décalés, ainsi que des commandes AUMA intégrées ou en armoire pour piloter une ou plusieurs vannes simultanément.

Les avantages de la motorisation de vanne

  • Automatisation
    La motorisation permet un contrôle automatisé des vannes, réduisant l'intervention manuelle et optimisant la gestion des flux
  • Installation adaptable
    Nos supports muraux, centrés ou décalés, ainsi que les commandes en armoire ou intégrées AUMA, s’adaptent à toutes les configurations d’installation

Informations techniques pour la motorisation de vanne

Nos vannes sont motorisables pour une gestion automatisée et optimisée des flux. Nous fournissons des supports muraux, centrés ou décalés, ainsi que des commandes AUMA intégrées ou en armoire pour piloter une ou plusieurs vannes simultanément.

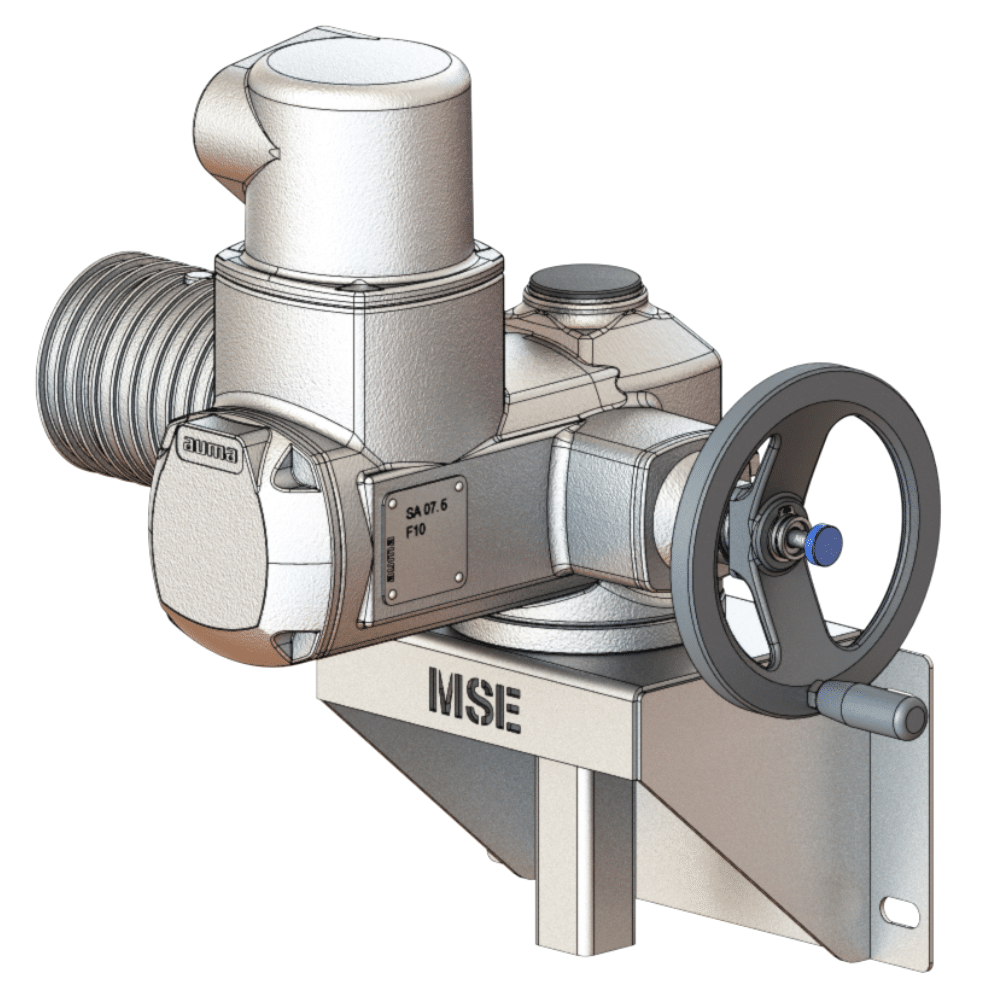

support moteur mural 7.6 motorisation vue isométrique
Support Moteur Mural 7.6

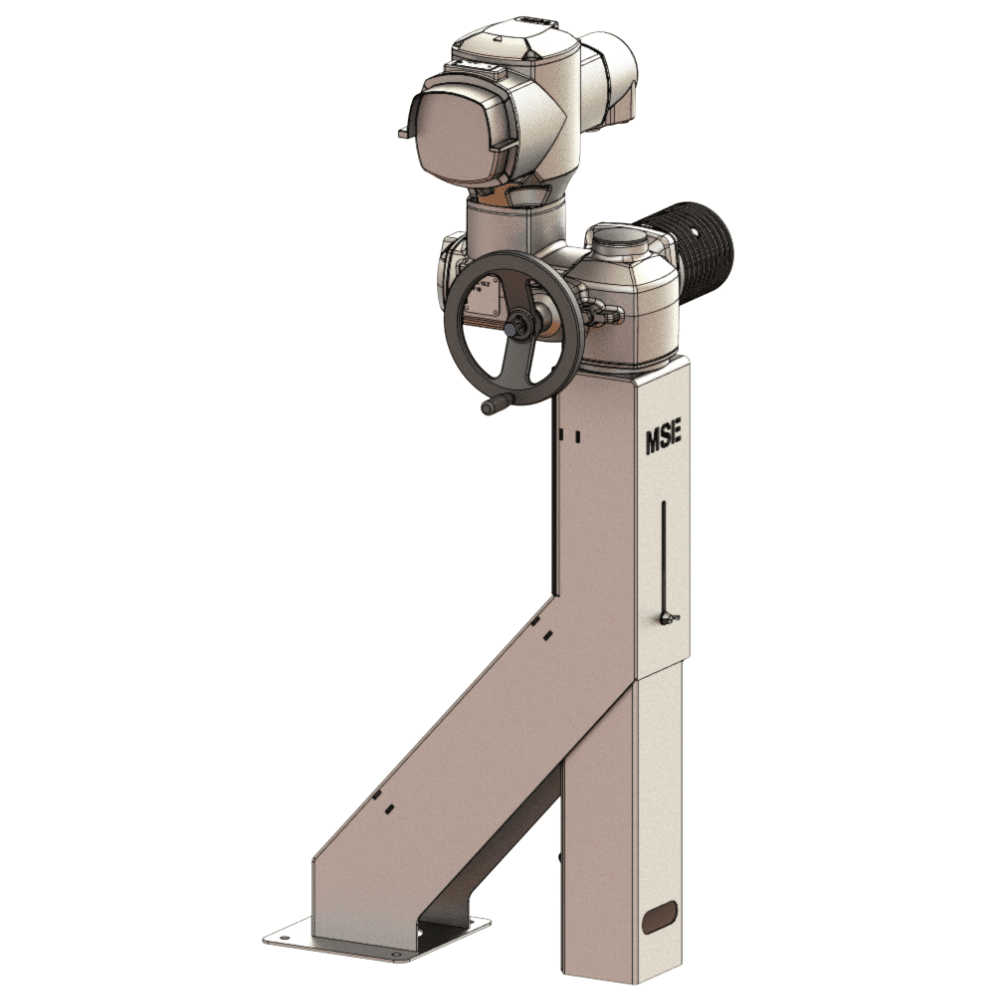

support moteur décalé avec moteur + commande motorisation vue isométrique
Support Moteur Décalé avec Moteur + Commande Auma

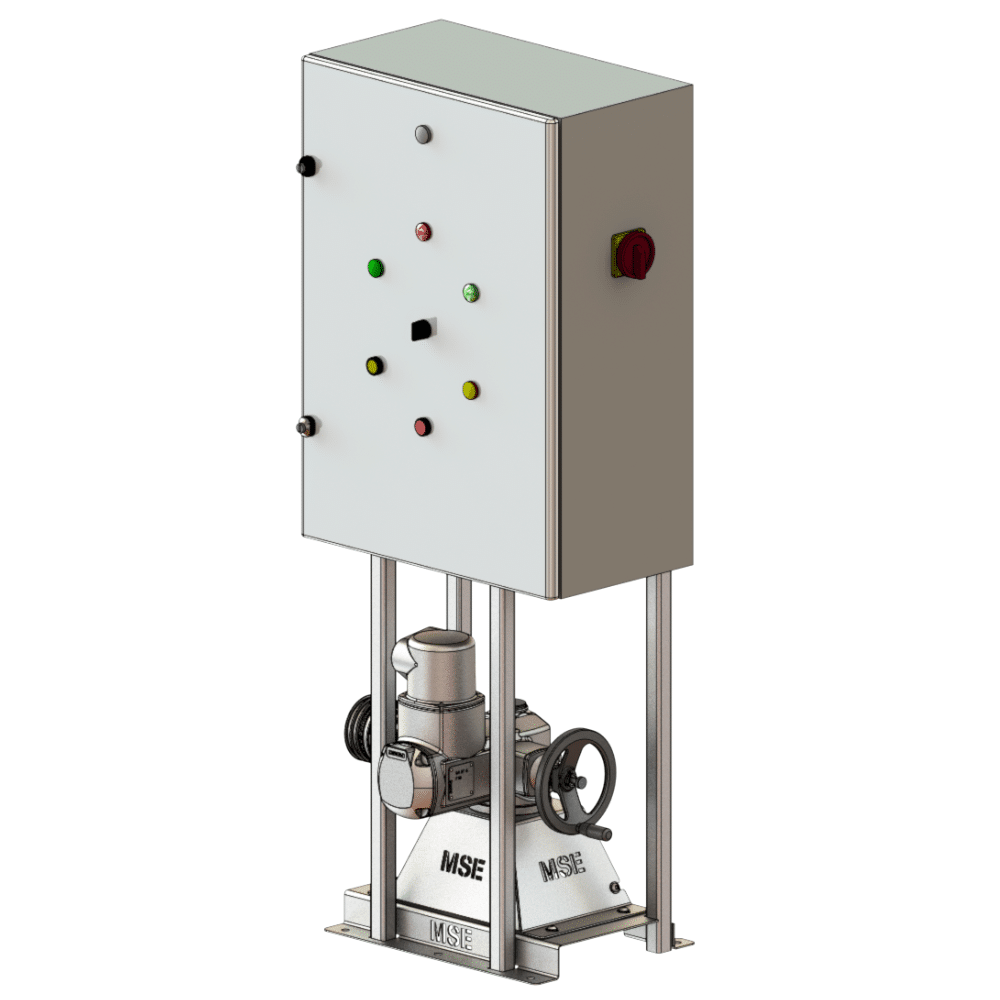

support coffret avec moteur 7.6 motorisation vue isométrique
Support Coffret avec Moteur 7.6

Cas d’un moteur + commande armoire : AR-1MMUR

L’armoire est installée à proximité de la vanne (100 mètres maximum).

Le servomoteur est installé dans le regard au droit de la vanne, maintenu par un support mural.

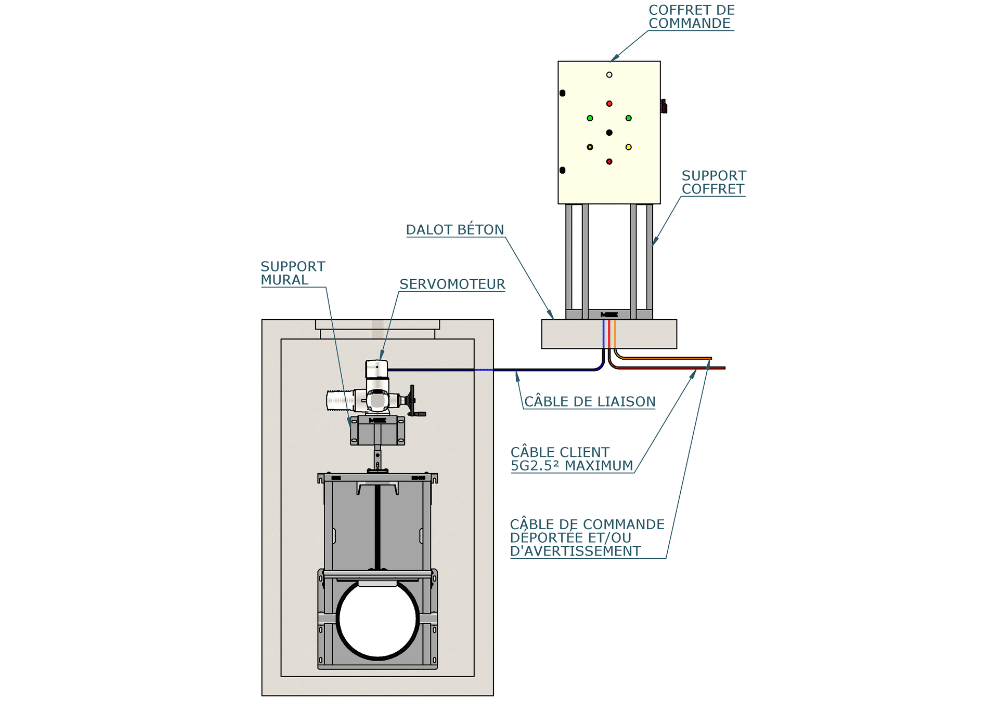

armoire + 1 moteur sur support mural ar 1mmur schéma

Prévoir une hauteur minimale de 500 mm entre le dessus de la vanne et le haut du regard afin de permettre l’installation du servomoteur.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Cas d’un moteur + commande Aumamatic : AU-1MMUR

Le support centré est installé à proximité de la vanne (100 mètres maximum), et maintient le coffret de commande.

Le servomoteur est installé dans le regard au droit de la vanne, maintenu par un support mural.

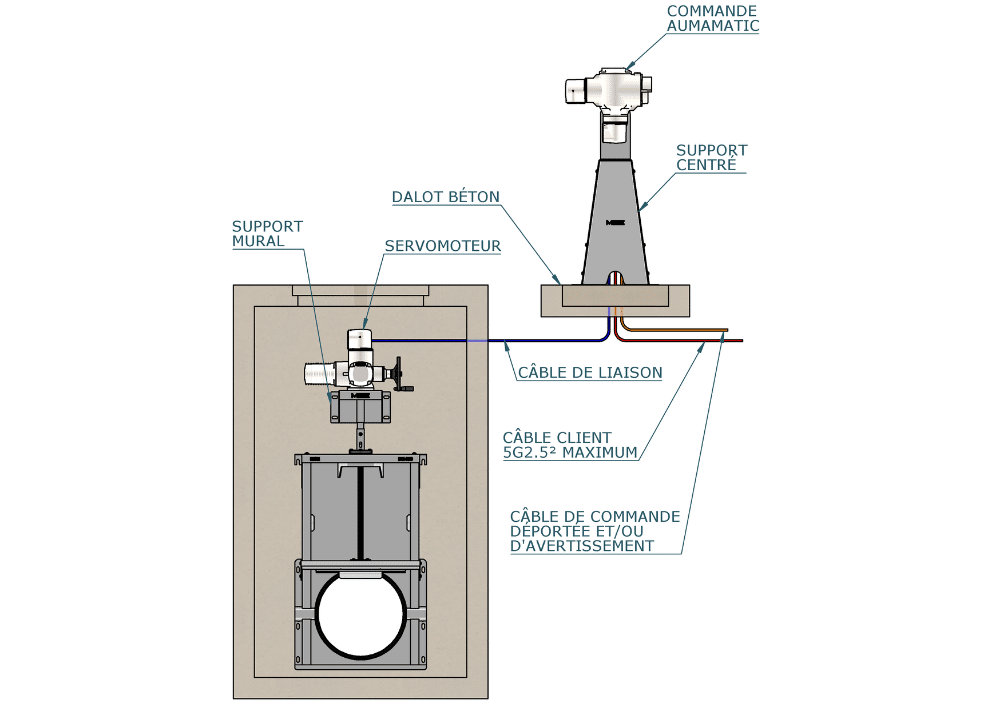

commande auma + 1 moteur sur support mural au 1mmur schéma

Prévoir une hauteur minimale de 500 mm entre le dessus de la vanne et le haut du regard afin de permettre l’installation du servomoteur.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou une commande à distance, ou un asservissement au sprinklage à une distance maximale de 100 mètres (davantage sur option).

Cas de deux moteurs + commande armoire : AR-2MMUR

L’armoire est installée à proximité des vannes (100 mètres maximum).

Les servomoteurs sont installés dans les regards au droit des vannes, maintenus par des supports muraux.

armoire + 2 moteurs sur support mural ar 2mmur schéma

Prévoir une hauteur minimale de 500 mm entre le dessus de la vanne et le haut du regard afin de permettre l’installation du servomoteur.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

Une seule armoire permet le contrôle des deux vannes. Différentes configurations sont alors possibles (fermeture alternée, simultanée, …).

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Cas d’un moteur + commande armoire : AR-1MCENT

Le pied support soutenant le servomoteur et le coffret de commande est installé au droit de la vanne sur un dalot béton réalisé par le client.

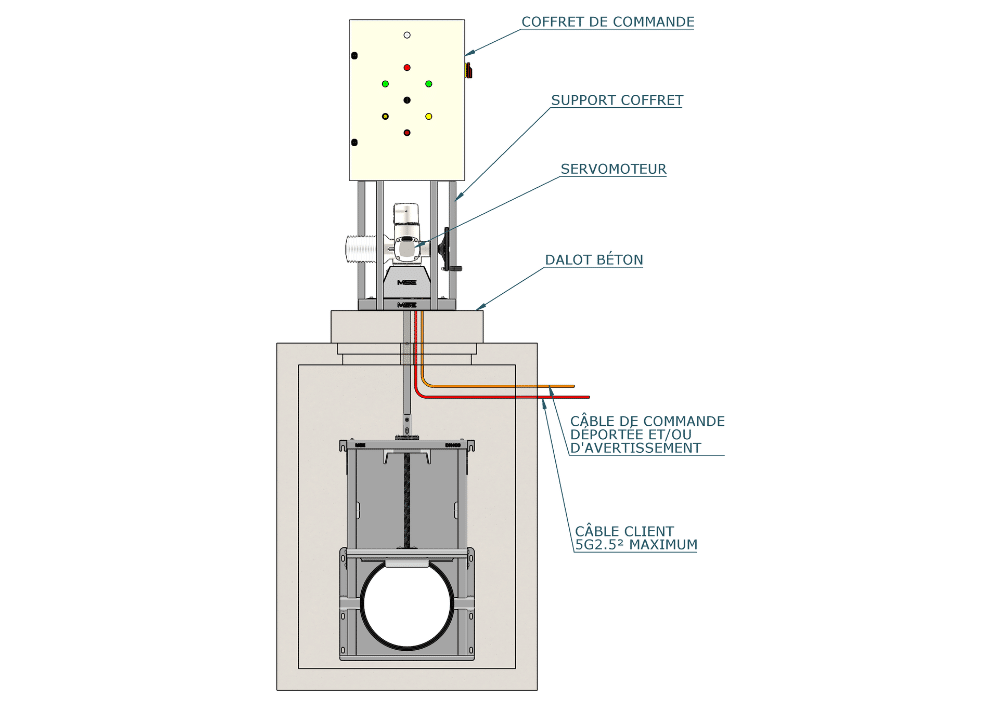

armoire + 1 moteur sur support centré ar 1mcent schéma

Il faut donc prévoir un carottage axé au carré de manœuvre de la vanne, d’un diamètre minimal de 100 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Cas d’un moteur + commande Aumamatic : AU-1MCENT

Le pied support soutenant le servomoteur et le coffret de commande est installé au droit de la vanne sur un dalot béton réalisé par le client.

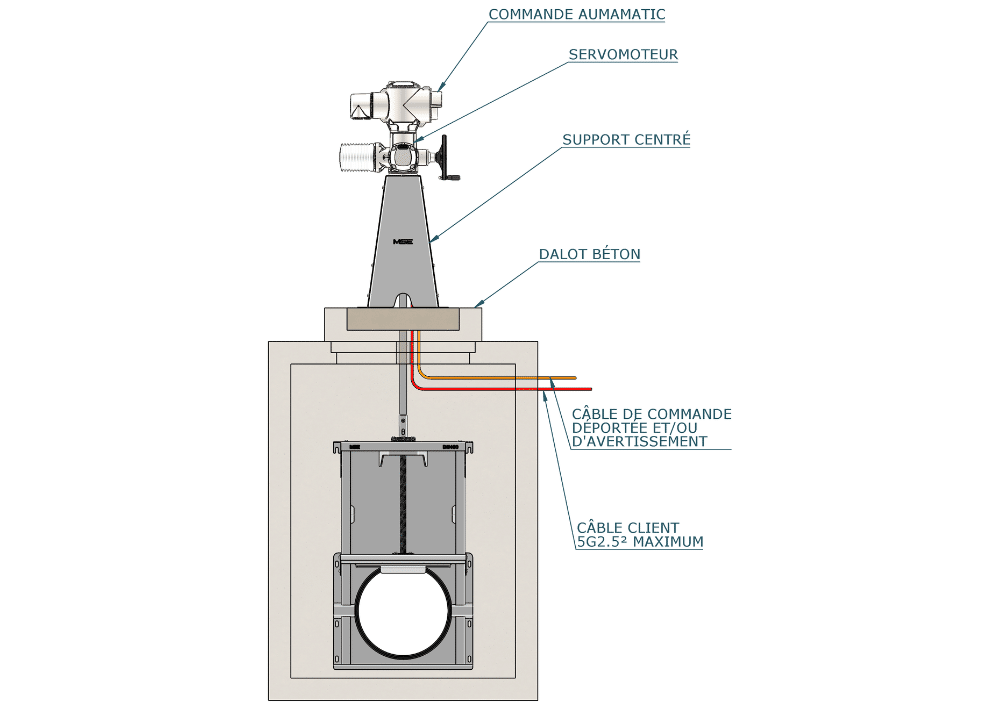

commande auma + 1 moteur sur support centré au 1mcent schéma

Il faut donc prévoir un carottage axé au carré de manœuvre de la vanne, d’un diamètre minimal de 80 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou une commande à distance, ou un asservissement au sprinklage à une distance maximale de 100 mètres (davantage sur option).

Cas de deux moteurs + commande armoire : AR-2MCENT

L’armoire est installée à proximité des vannes (100 mètres maximum).

Les pieds support soutenants les servomoteurs sont installés au droit des vannes sur des dalots béton réalisés par le client.

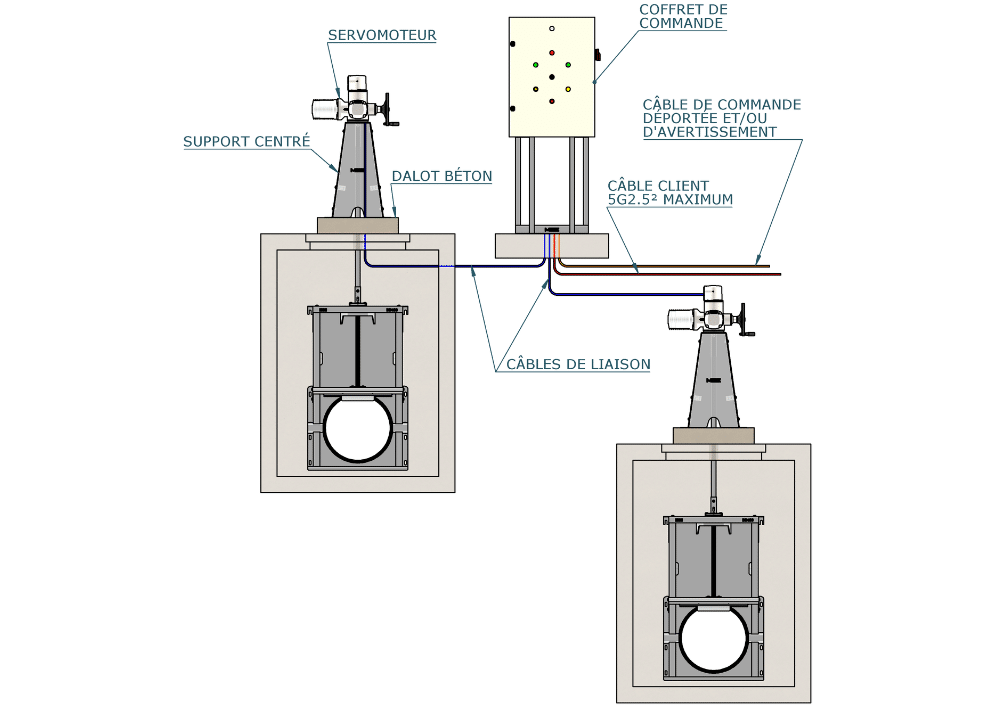

armoire + 2 moteurs sur support centré ar 2mcent schéma

Il faut donc prévoir des carottages axés au carré de manœuvre des vannes, d’un diamètre minimal de 100 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

Une seule armoire permet le contrôle des deux vannes. Différentes configurations sont alors possibles (fermeture alternée, simultanée, …).

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Cas d’un moteur + commande armoire : AR-1MDEC

Le pied support soutenant le servomoteur est installé en décalage du regard, sur un dalot béton réalisé par le client. Le pied support armoire est installé à proximité.

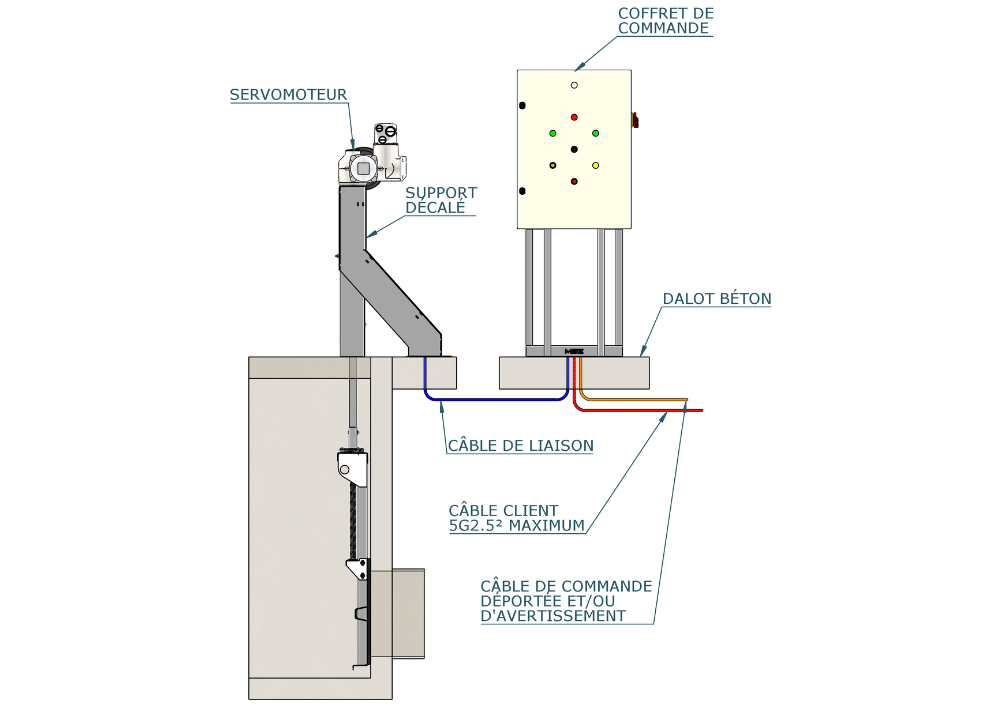

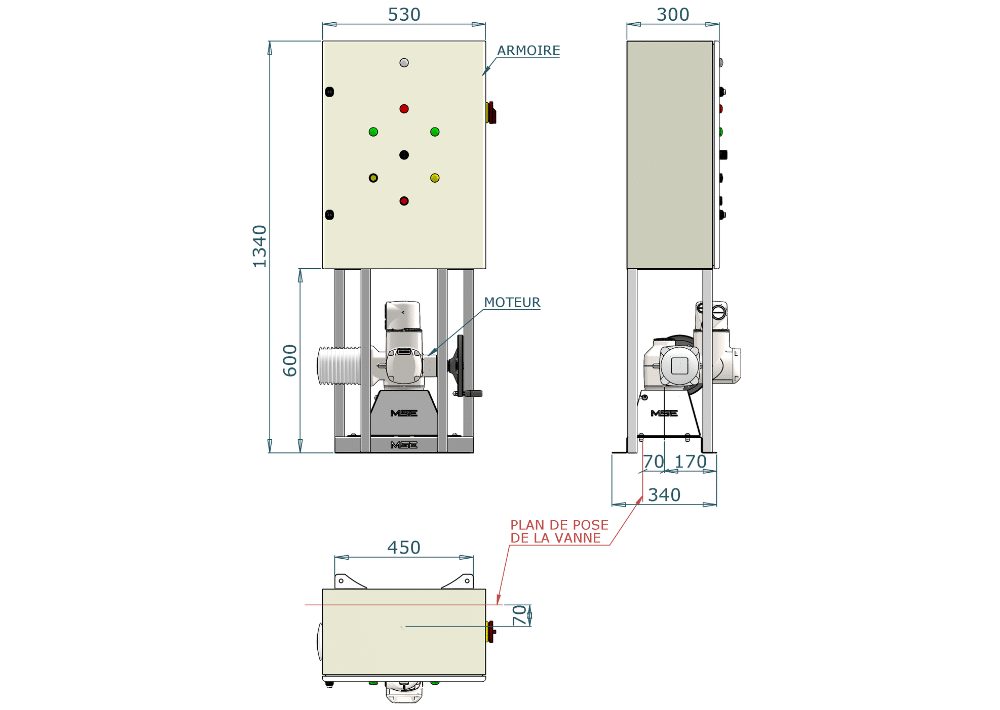

armoire + 1 moteur sur support décalé ar 1mdec schéma

Il faut prévoir un carottage axé au carré de manœuvre de la vanne, d’un diamètre minimal de 80 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Cas d’un moteur + commande Aumamatic : AU-1MDEC

Le pied support soutenant le servomoteur et le coffret de commande est installé en décalage du regard, sur un dalot béton réalisé par le client.

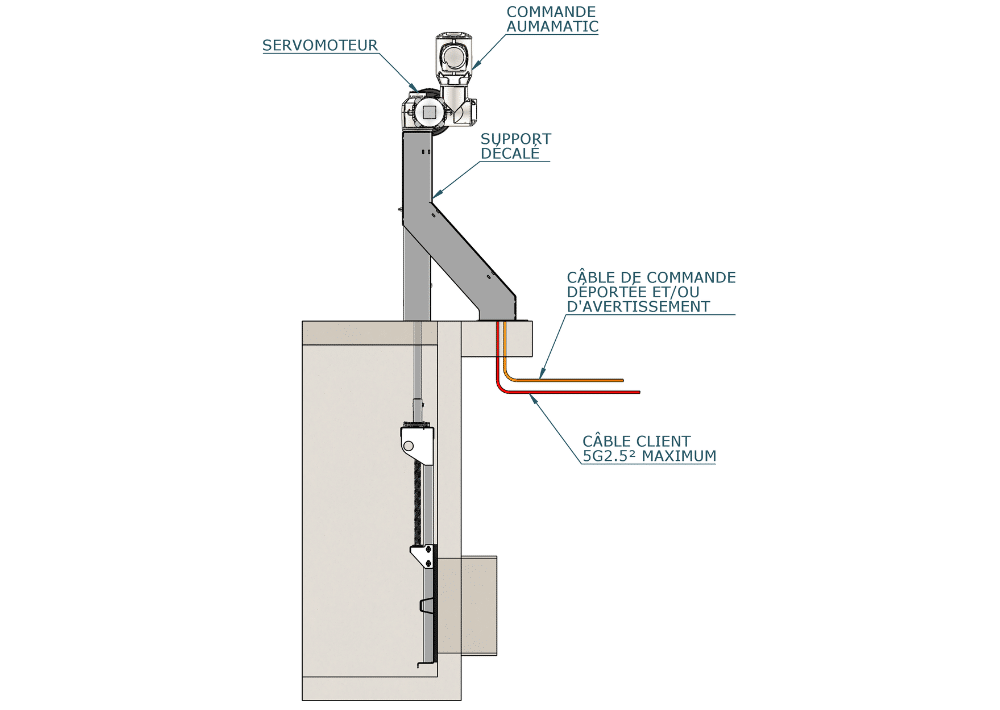

commande auma + 1 moteur sur support décalé au 1mdec schéma

Il faut donc prévoir un carottage axé au carré de manœuvre de la vanne, d’un diamètre minimal de 80 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou une commande à distance, ou un asservissement au sprinklage à une distance maximale de 100 mètres (davantage sur option).

Cas de deux moteurs + commande armoire : AR-2MDEC

L’armoire est installée à proximité des vannes (100 mètres maximum).

Les pieds support soutenants les servomoteurs sont installés au droit des vannes sur des dalots béton réalisés par le client.

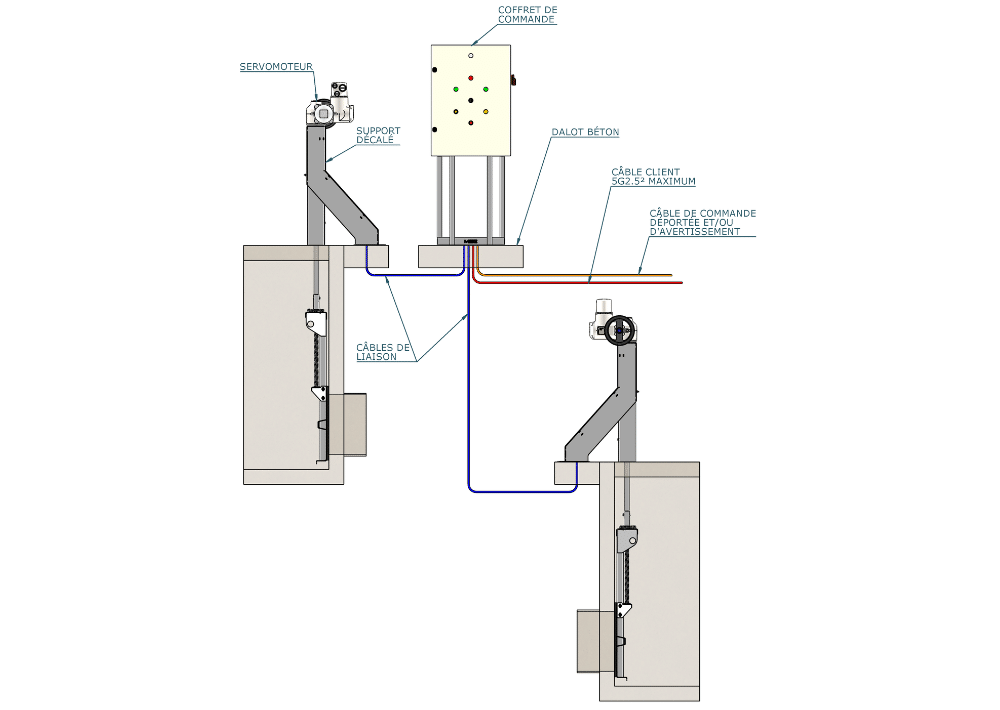

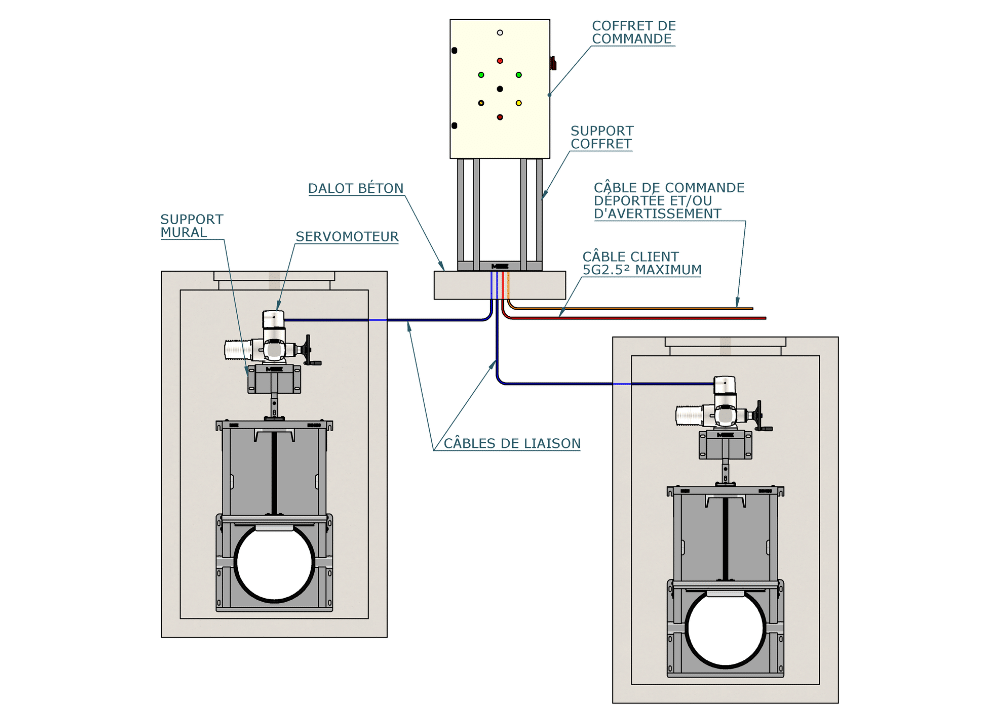

armoire + 2 moteurs sur support décalé ar 2mdec schéma

Il faut donc prévoir des carottages axés au carré de manœuvre des vannes, d’un diamètre minimal de 80 mm.

  • Câble de liaison entre le servomoteur et le coffret de commande sera fourni par MSE
  • Dimensions du dalot béton (Lxlxh) : 700x600x150mm
  • Fourreaux pour passage des câbles de Ø60 minimum (fourniture client)

Une seule armoire permet le contrôle des deux vannes. Différentes configurations sont alors possibles (fermeture alternée, simultanée, …).

L’alimentation est réalisée à l’aide d’un câble de section maximale 5G2.5 triphasé 400V + neutre + terre amené par le client.

Sur ce type de configuration, il y a la possibilité d’avoir un report d’information, ou un asservissement au sprinklage. Dans le cas d’un asservissement au sprinklage, un câble de section 3G 2,5 sera amené depuis le contrôle de sprinklage jusqu’au coffret de commande. Il alimentera un relai dans l’armoire pour lequel il nous faudra connaitre la nature de courant (alternatif ou continu), et la tension.

Servomoteur

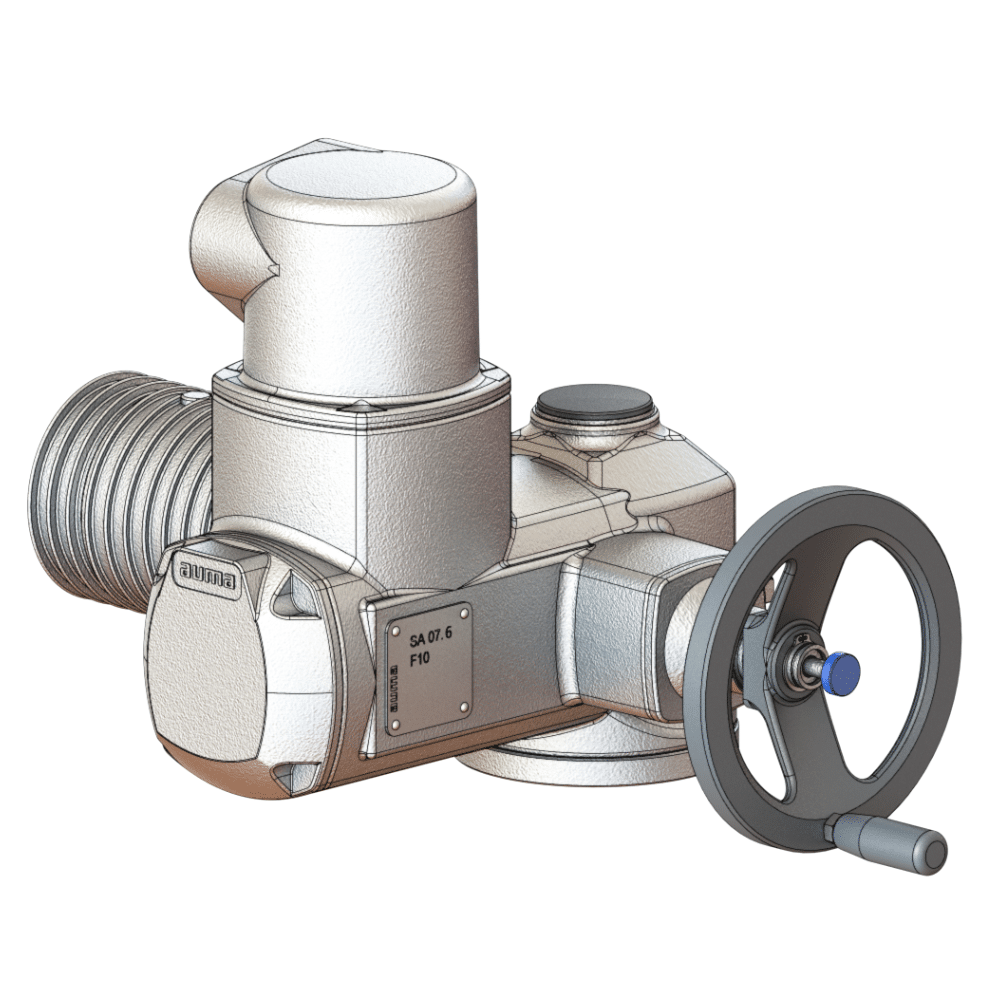

moteur seul motorisation vue isométrique
Servomoteur
  • Protection : IP 68
  • Protection anticorrosion 140 microns
  • Peinture de finition résine époxy et fer micacé – gris argenté
  • Moteur triphasé 400V – 50 Hz
  • Commande manuelle de secours (à priorité électrique)
  • Connecteur multibroches séparé du boitier de contrôle pour circuits : puissance et commande
  • 2 contacts limiteur de couple et 2 contacts fin de course
  • Couples et puissances :
    Modèle 7.6 : 20 à 60 Nm et 0,40 kW
    Modèle 10.2 : 40 à 120 Nm et 0.70 kW
    Modèle 14.2 : 120 à 250 Nm et 1.40 kW

Armoire de commande

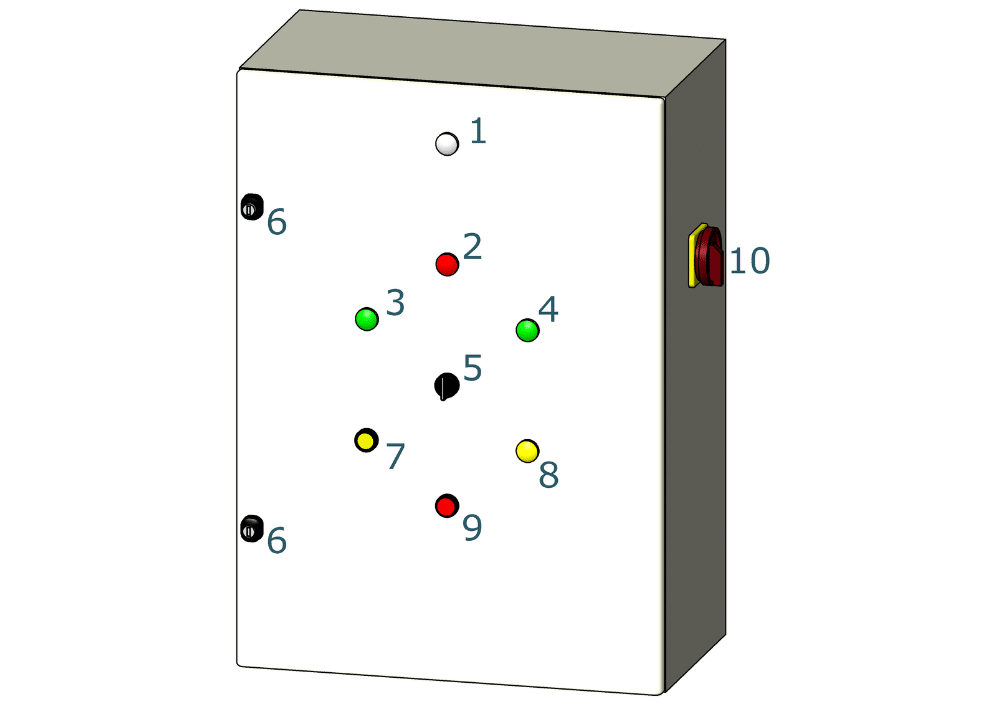

armoire schéma
Armoire de commande

Elle est alimentée en 400 volts triphasé + neutre + terre. Sur la façade de l’armoire sont mis en place les voyants et boutons ci-dessous :

  • 1 - Voyant sous tension
  • 2 - Voyant défaut moteur
  • 3 - Voyant position vanne ouverte
  • 4 - Voyant position vanne fermée
  • 5 - Commutateur 3 positions rappel au centre ouverture vanne / fermeture vanne
  • 6 - Serrures triangle
  • 7 - Voyant défaut couple
  • 8 - Bouton poussoir acquit default couple
  • 9 - Bouton poussoir arrêt
  • 10 - Sectionneur cadenassable sur côté latéral

Pour l’alimentation de plusieurs vannes, vous trouverez les schémas sur les fiches techniques correspondantes

Commande Aumamatic

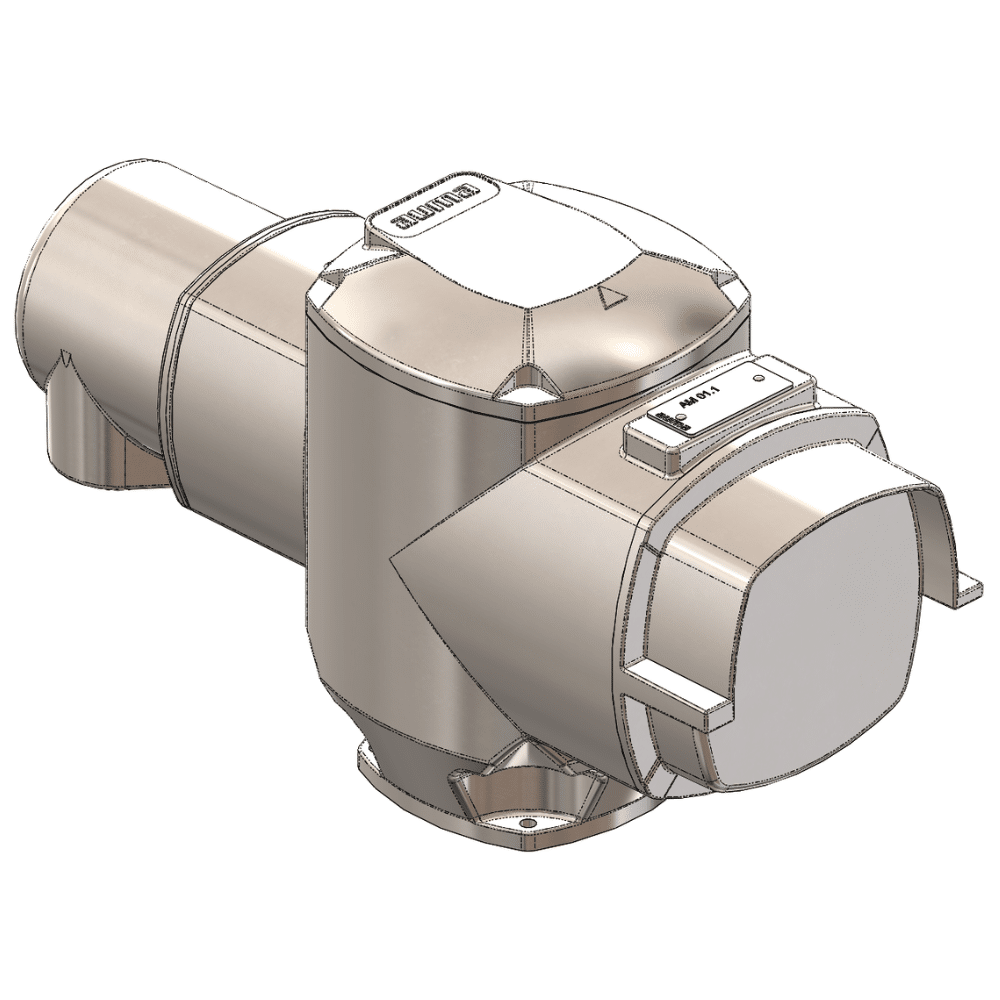

commande auma seule motorisation vue isométrique.png
Commande Aumamatic
  • Protection : IP 68
  • Protection anticorrosion 140 microns
  • 3 voyants lumineux : vanne ouverte / fermée / défaut
  • Sélecteur de commande trois positions cadenassable
  • Boutons ouverture / fermeture / arrêt

Support mural

Installation sur une paroi plane, avec un béton dosé à 350 kg de ciment/m³.

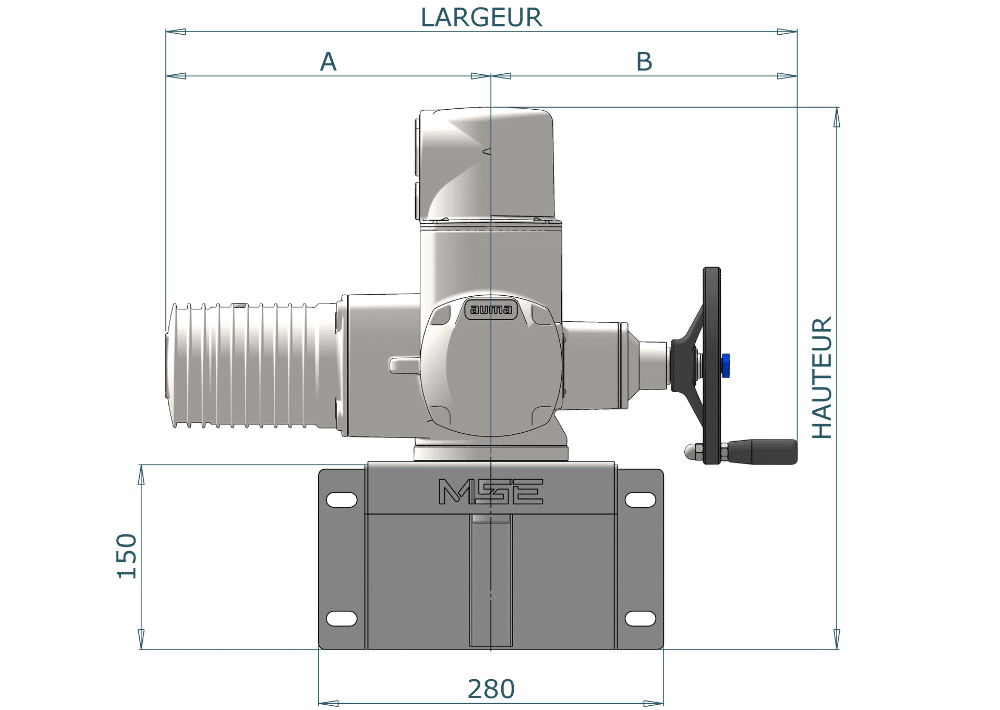

support mural schéma

Côtes en mm.

Les dimensions sont données pour les vannes ≤ DN800. Pour le moteur 14.2 et/ou les vannes DN>800, nous consulter.

Support centré

Installation sur une paroi plane, avec un béton dosé à 350 kg de ciment/m³.

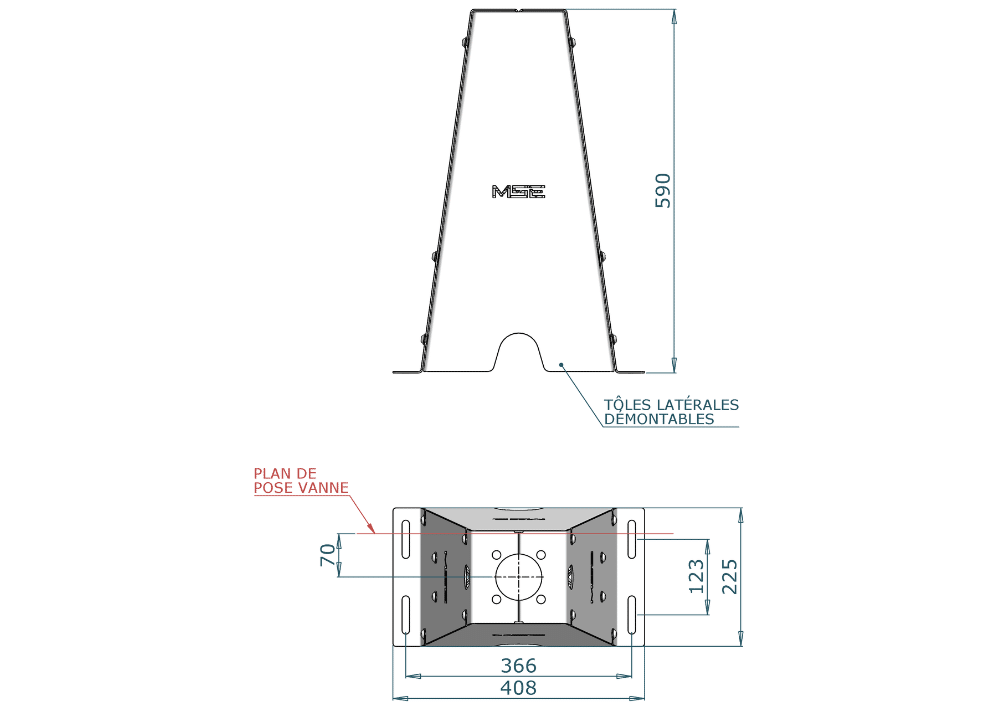

support centré schéma

Côtes en mm.

Support centré sous armoire

Installation sur une paroi plane, avec un béton dosé à 350 kg de ciment/m³.

armoire + moteur schéma

Côtes en mm.

Les dimensions sont données pour les vannes ≤ DN800. Pour le moteur 14.2 et/ou les vannes DN>800, nous consulter.

Support décalé

Installation sur une paroi plane, avec un béton dosé à 350 kg de ciment/m³.

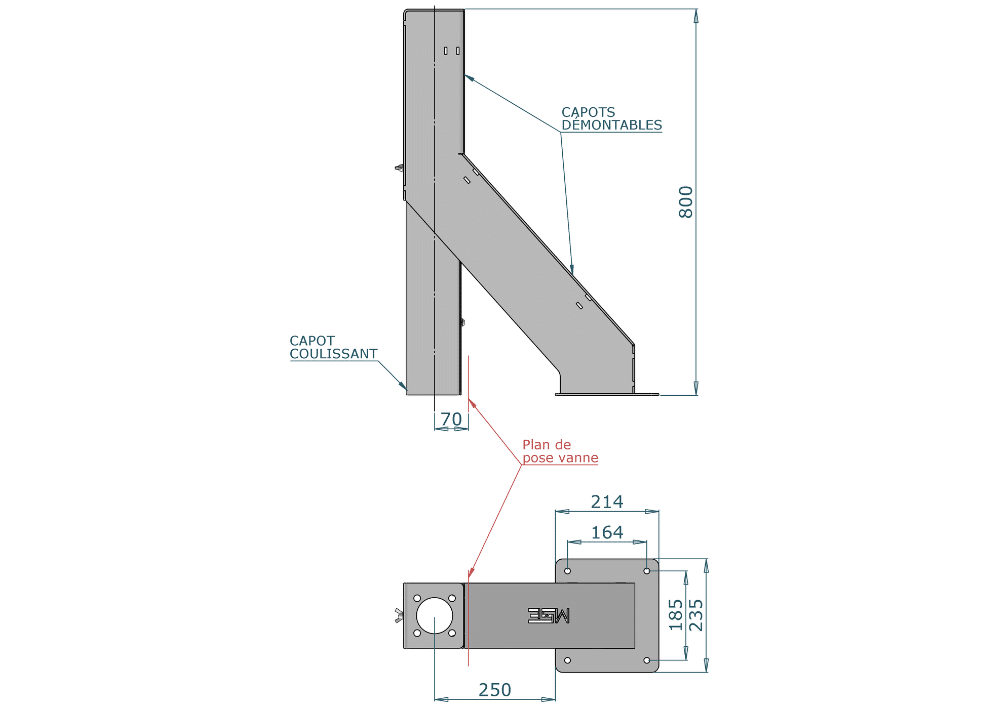

support décalé schéma

Côtes en mm.

Les dimensions sont données pour les vannes ≤ DN800. Pour le moteur 14.2 et/ou les vannes DN>800, nous consulter.

Support armoire

Installation sur une paroi plane, avec un béton dosé à 350 kg de ciment/m³.

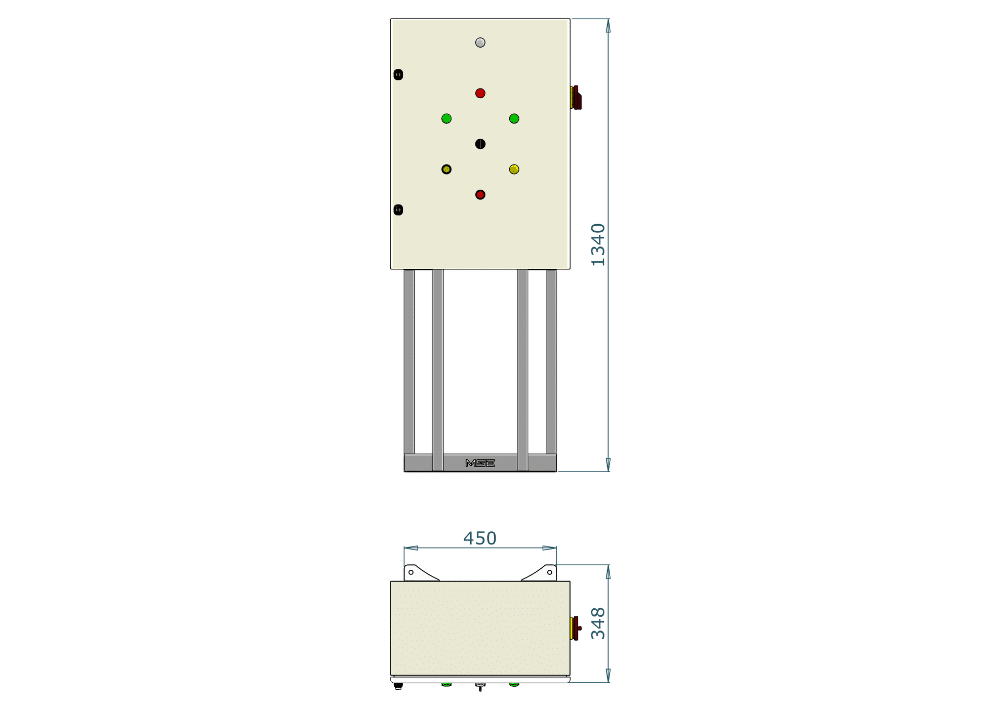

support armoire schéma

Côtes en mm.

  • Mise en place d’une commande à distance 1, 3 ou 5 boutons
  • Asservissement sprinklage
  • Commutateur trois positions à clé
  • Alimentation Monophasé 230V
Fiche technique Motorisation AR-1MCENT
Armoire + 1 moteur sur support centré
Fiche technique Motorisation AR-1MDEC
Armoire + 1 moteur sur support décalé
Fiche technique Motorisation AR-1MMUR
Armoire + 1 moteur sur support mural

Fiche technique Motorisation AU-1MCENT
Commande Auma + 1 moteur sur support centré

Fiche technique Motorisation AU-1MDEC
Commande Auma + 1 moteur sur support décalé
Fiche technique Motorisation AU-1MMUR
Commande Auma + 1 moteur sur support mural
Fiche technique Motorisation AR-2MCENT
Armoire + 2 moteurs sur support centré

Fiche technique Motorisation AR-2MDEC
Armoire + 2 moteurs sur support décalé

Fiche technique Motorisation AR-2MMUR
Armoire + 2 moteurs sur support mural

Fiche technique Motorisation AR-3MMUR
Armoire + 3 moteurs sur support mural

Fiche technique Motorisation AR-1MCENT MONO 230V
Armoire + 1 moteur monophasé 230V sur support centré

Fiche technique Motorisation AU-1MMUR MONO 230V
(Commande Auma + 1 moteur monophasé 230V sur support mural)

Fiche technique Motorisation AR-2MCENT MONO 230V
(Armoire + 2 moteurs monophasé 230V sur support centré)
