Limiteur de Débit à effet Vortex – LDVFE
Type LDVFE
Le LIMITEUR DE DÉBIT À EFFET VORTEX permet la limitation du débit en sortie de bassin de rétention, dans un regard de régulation ou dans les déversoirs d’orage.
Les avantages du limiteur de Débit à effet Vortex – LDVFE
-
Régulation efficace et autonome
Limite le débit de fuite sans besoin d’énergie ni de réglage, garantissant une gestion optimisée des eaux pluviales -
Entretien réduit et durabilité
Fabriqués en acier inoxydable, ils résistent à la corrosion et ne nécessitent aucun graissage ni maintenance complexe
Informations techniques pour le limiteur de Débit à effet Vortex – LDVFE
Le LIMITEUR DE DÉBIT À EFFET VORTEX permet la limitation du débit en sortie de bassin de rétention, dans un regard de régulation ou dans les déversoirs d’orage.
Chaque limiteur est défini en fonction d’une hauteur d’eau et d’un débit de fuite.
Entièrement réalisé en acier inox 304L, cet équipement ne nécessite aucun graissage ni entretien particulier.

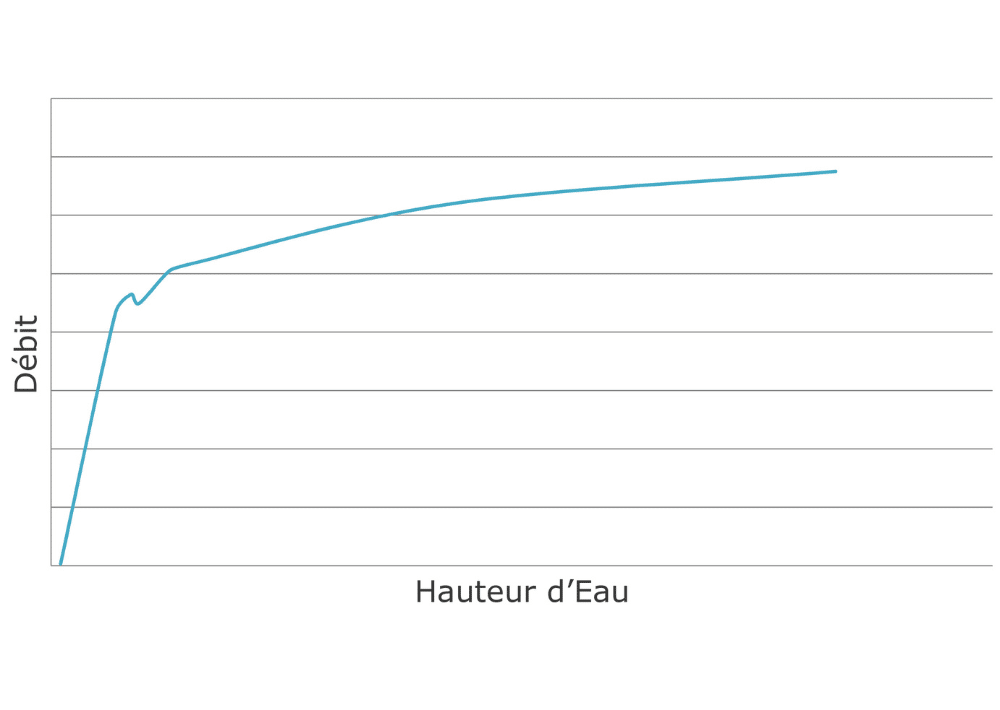

Lorsque le bassin se met en charge, un courant tourbillonnaire se créé, ce qui limite le débit de fuite.

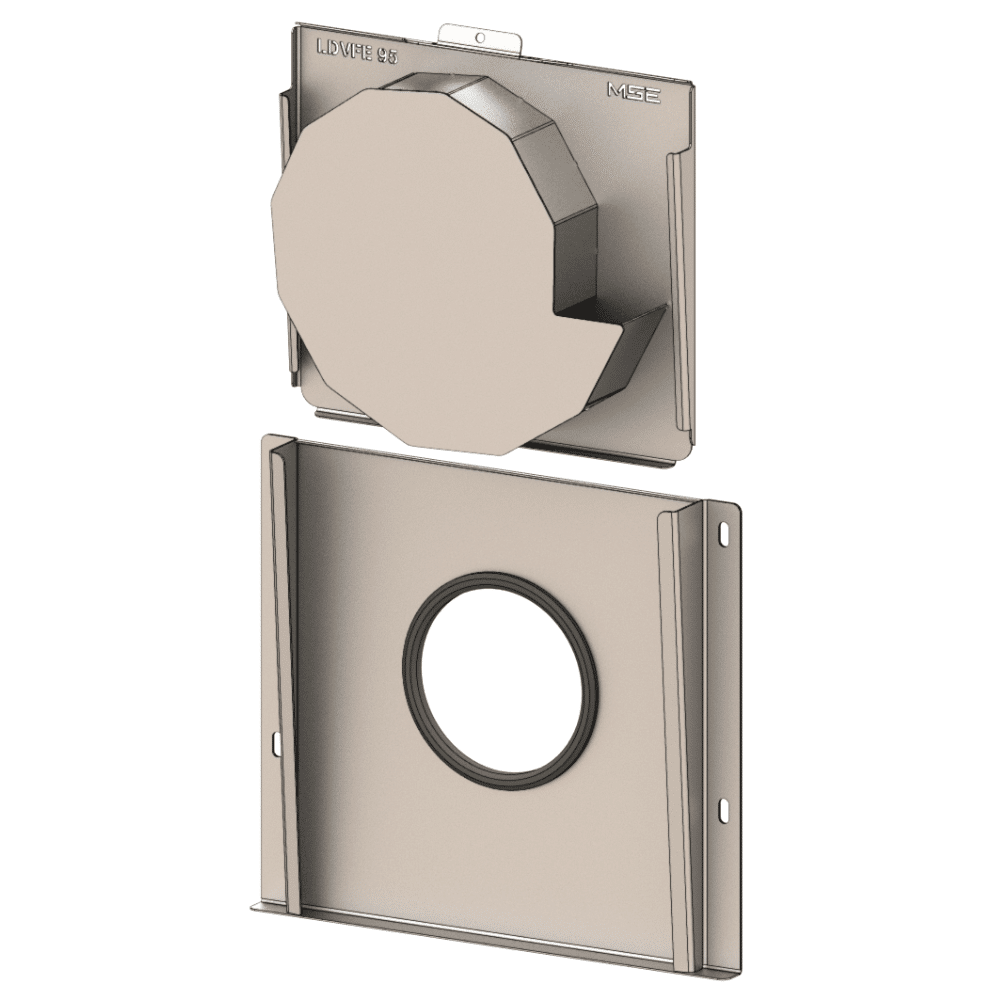

Dans le cas d’un limiteur escamotable, le système est monté sur glissières, ce qui permet un relevage aisé du limiteur en cas de colmatage ou pour contrôle.
Les avantages du limiteur sont les suivants :
-
Limiteur adapté à la gestion des faibles débits
-
Section de passage doublée à débit équivalent en comparaison avec un ajutage réduisant ainsi le colmatage
-
Pas d’usure liée à une partie mobile
-
Aucun besoin d’énergie
-
Encombrement très faible permettant une installation dans un regard standard
-
Installation au fil d’eau, pas de décalage à prévoir entre entrée et sortie de regard
-
Aucun réglage à effectuer sur site
-
Dans le cas du limiteur escamotable : Système amovible relevable depuis le tampon de visite afin d’obtenir un passage intégral en cas de colmatage

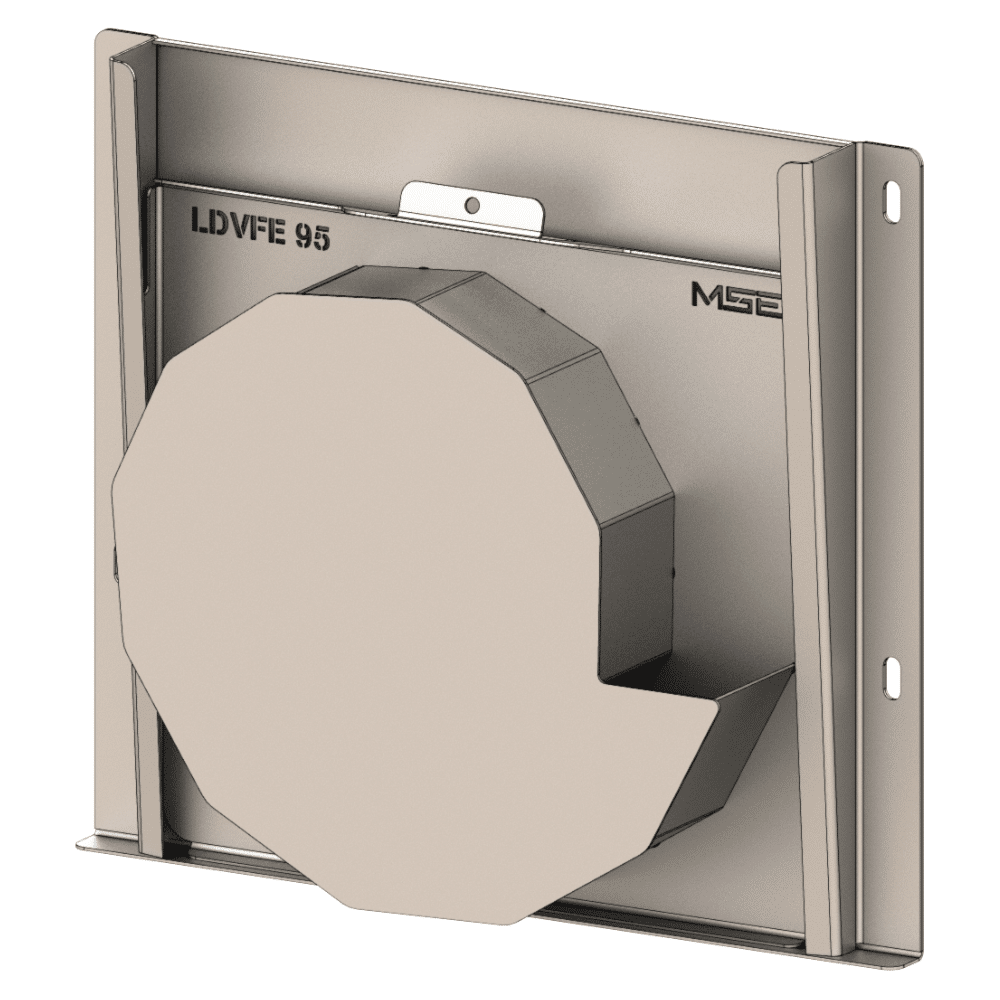

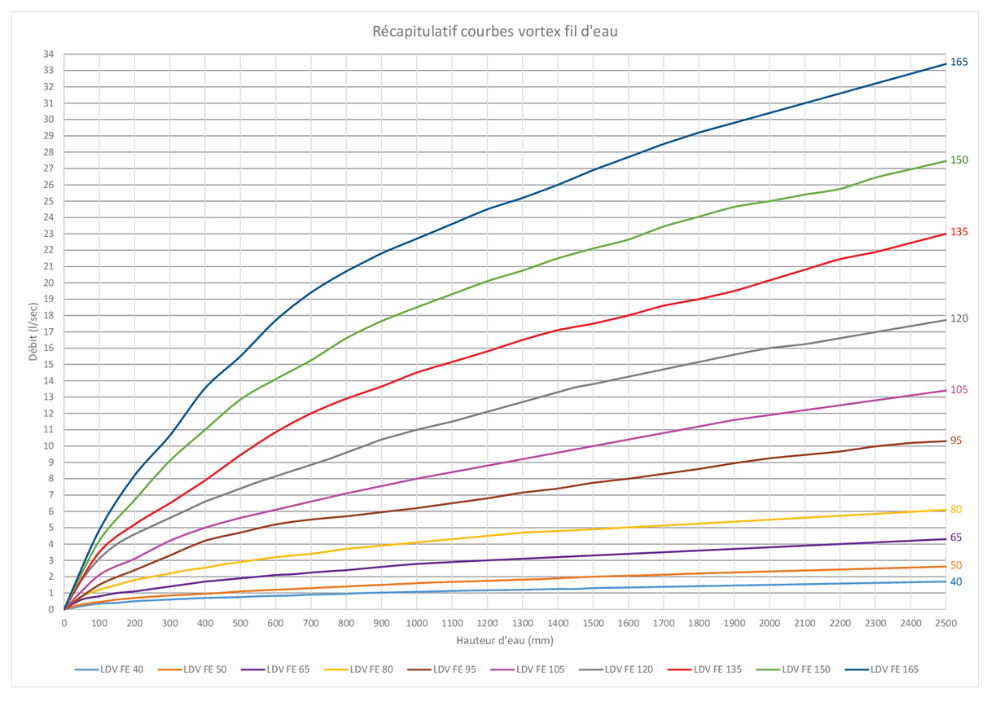

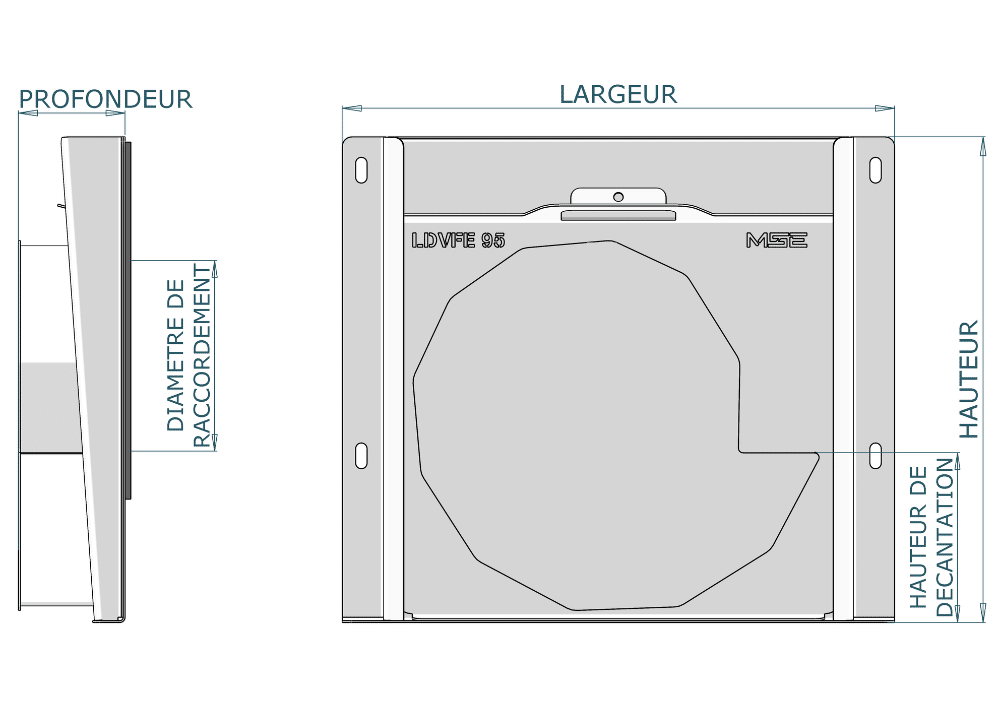

Type LDVFE Escamotable
(*) Le raccordement du vortex se fait en DN200.
Cependant, le corps de celui-ci est capable de recouvrir un diamètre Ø355mm si besoin.

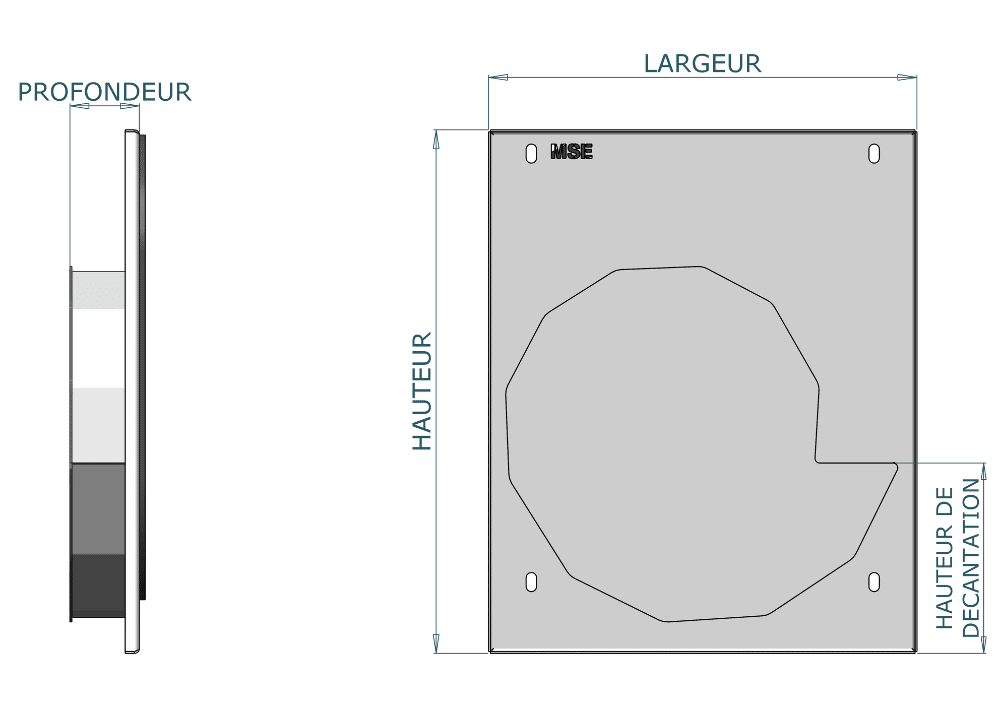

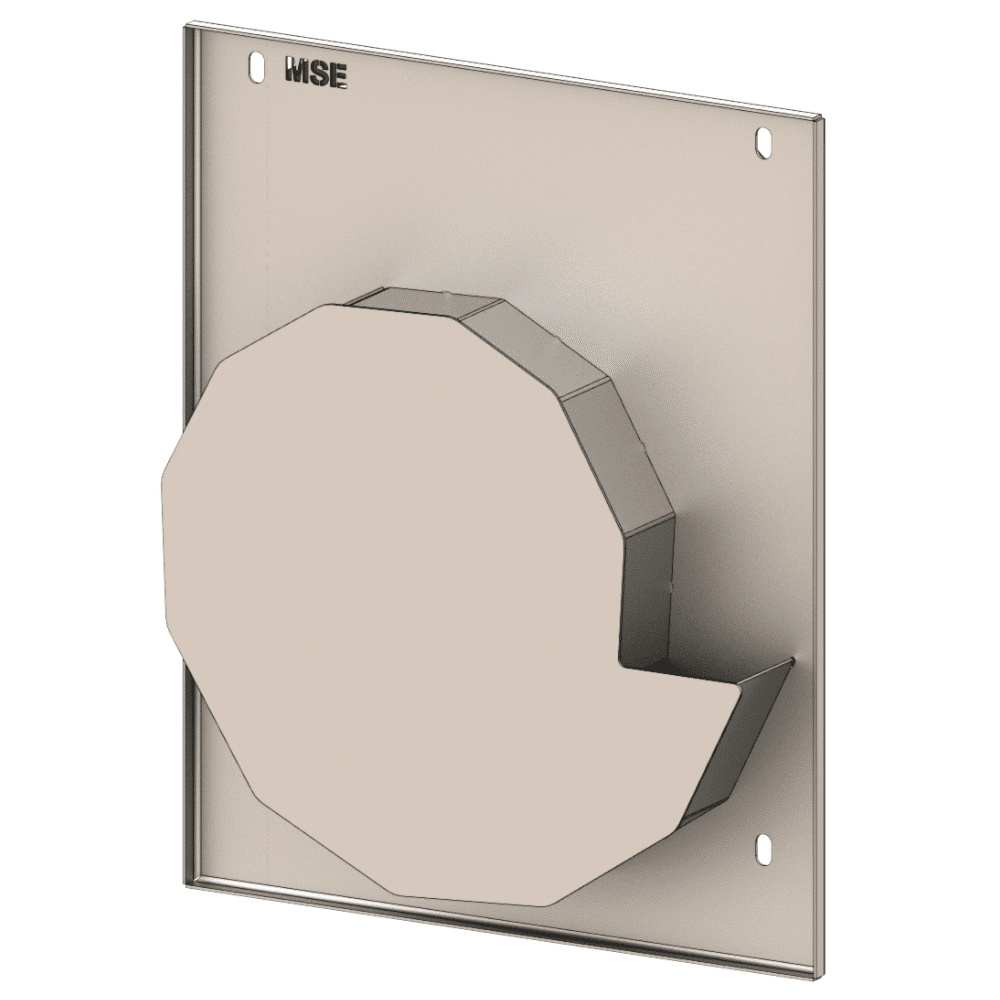

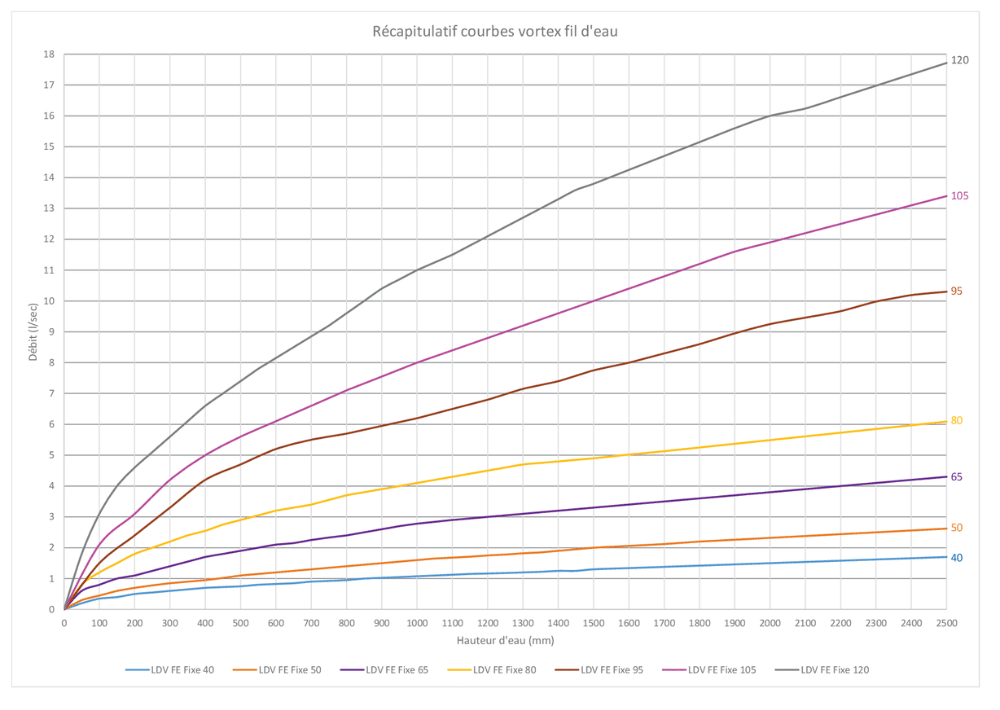

Type LDVFE Fixe
(*) Le raccordement du vortex se fait en DN300.
Cependant, le corps de celui-ci est capable de recouvrir un diamètre Ø355mm si besoin.
-
Fabrication en Inox 316 L
-
Tôle de recouvrement
L’installation du limiteur est détaillée dans la « Notice de pose limiteur vortex ».
Le limiteur est installé sur une paroi plane, dans un regard béton dosé à 350 kg de ciment/m³. Le diamètre de perçage des fixations est de 8 mm.
Le fil d’eau du vortex est tangent au fil d’eau de la canalisation.
L’entretien du limiteur est décrit dans la « Notice d’exploitation limiteur vortex ».
Type LDVFE Escamotable
Type LDVFE Fixe
