Châssis de pose rapide - CPR
Type CPR
Le CHASSIS DE POSE RAPIDE a pour but de faciliter la pose d’un ouvrage
Les avantages du châssis de pose rapide - CPR
-
Ancrage robuste
Structure en acier S235JR et grillage treillis soudé pour une fixation efficace -
Installation simplifiée
Réduit le temps de mise en place et élimine le besoin de ceinture d’ancrage
Informations techniques pour le châssis de pose rapide - CPR
Le CHASSIS DE POSE RAPIDE a pour but de faciliter la pose d’un ouvrage en :
-
Aires de distribution de carburants
-
Aires de lavage
-
Ateliers mécaniques
Le CHASSIS DE POSE RAPIDE est un dispositif d’ancrage en acier non revêtu. Il sert d’armature à la dalle béton qui leste les réservoirs enterrés.

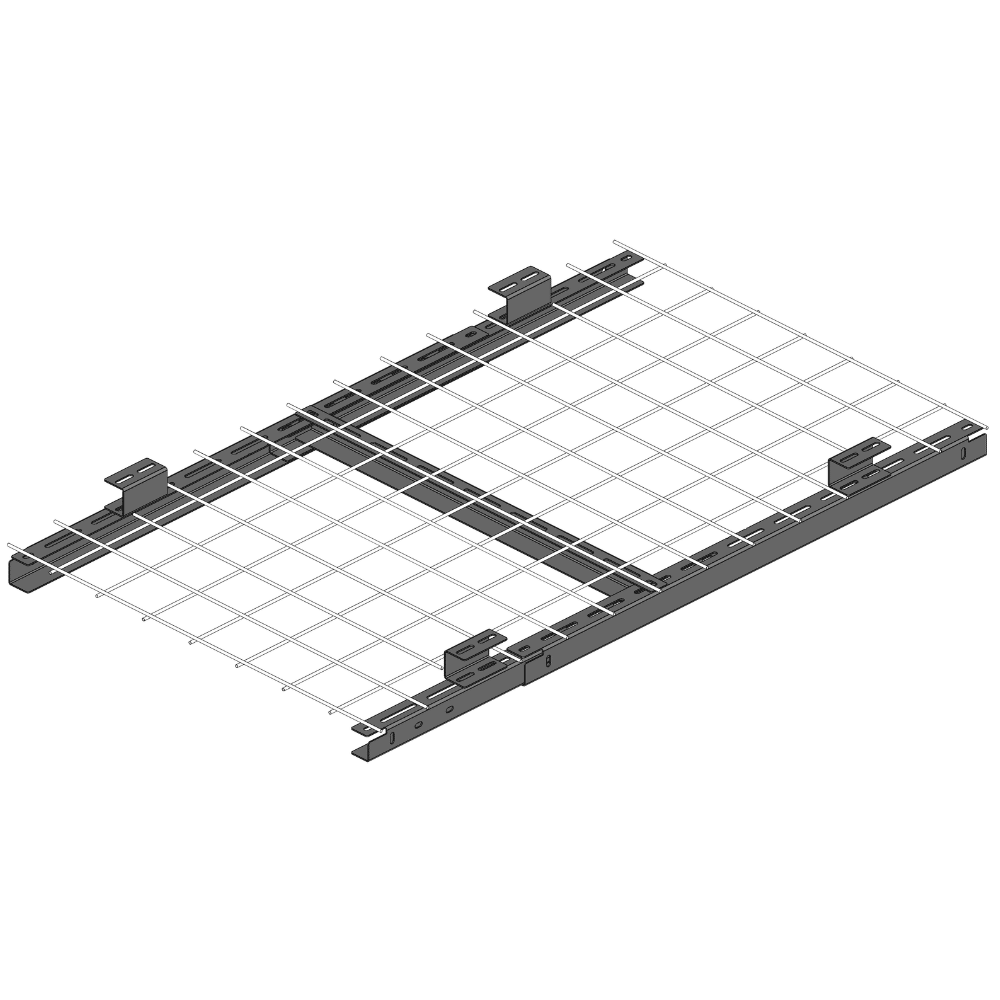

Le châssis de pose rapide est constitué de :
-
Profils type glissière en acier S235JR
-
Grillage treillis soudé
-
Pattes de fixation
Stock SCA/SDA
Pour les appareils de stock, nous donnons un volume de béton minimal à installer. Néanmoins, la couche de béton doit arriver au minimum au niveau du fond de l’appareil. Pour ce faire, la fouille doit être ajustée aux dimensions du séparateur avec châssis.
Ces volumes sont calculés en considérant une densité de béton de 2.2.
SC/SD 2500

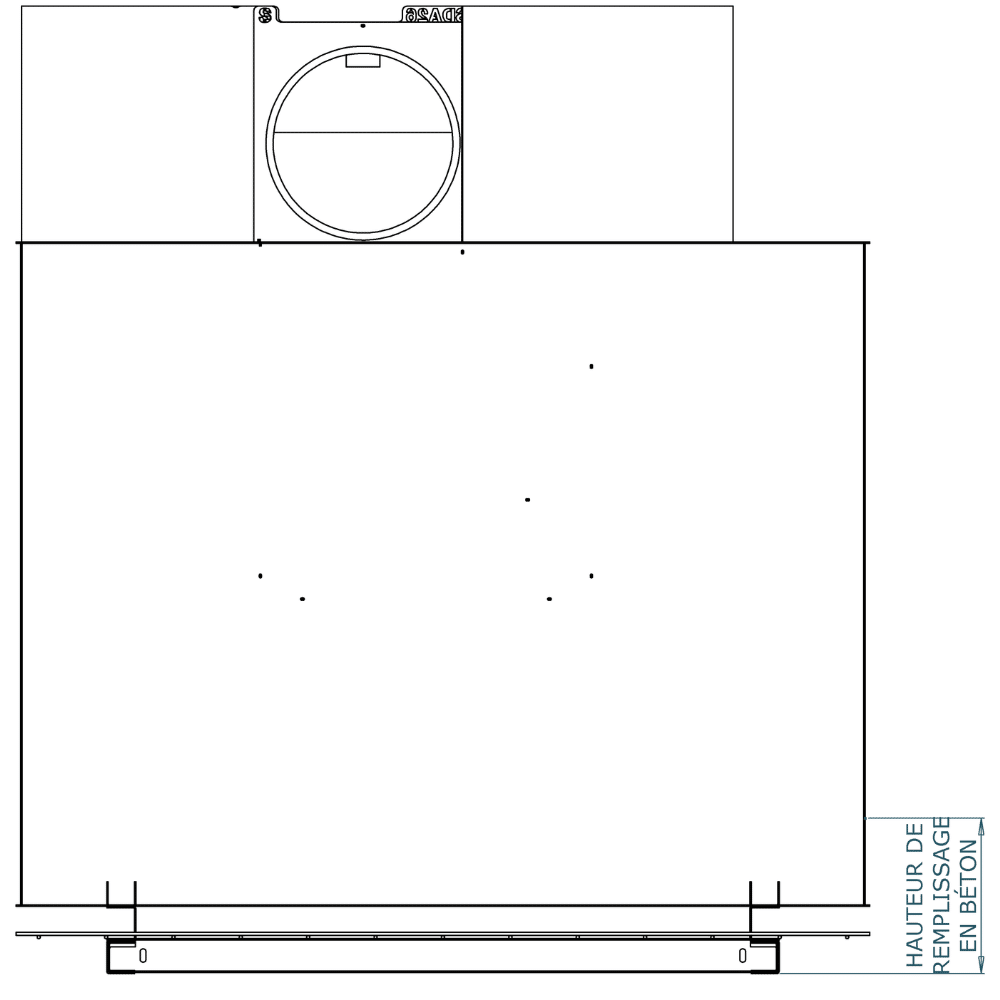

Pour les séparateurs type 2.5m, nous donnons la hauteur de béton depuis le bas du châssis.
Autres cuves
-
Réaliser le terrassement et le lit de sable selon la méthode décrite dans la notice de pose de l’ouvrage
-
Installer l’ouvrage au fond de la fosse
-
Couler suffisamment de béton pour lester l’ouvrage
-
Réaliser le remblai selon la méthode décrite dans la notice de pose de l’ouvrage
Installation particulière pour SCA/SDA de 66 à 132L/S

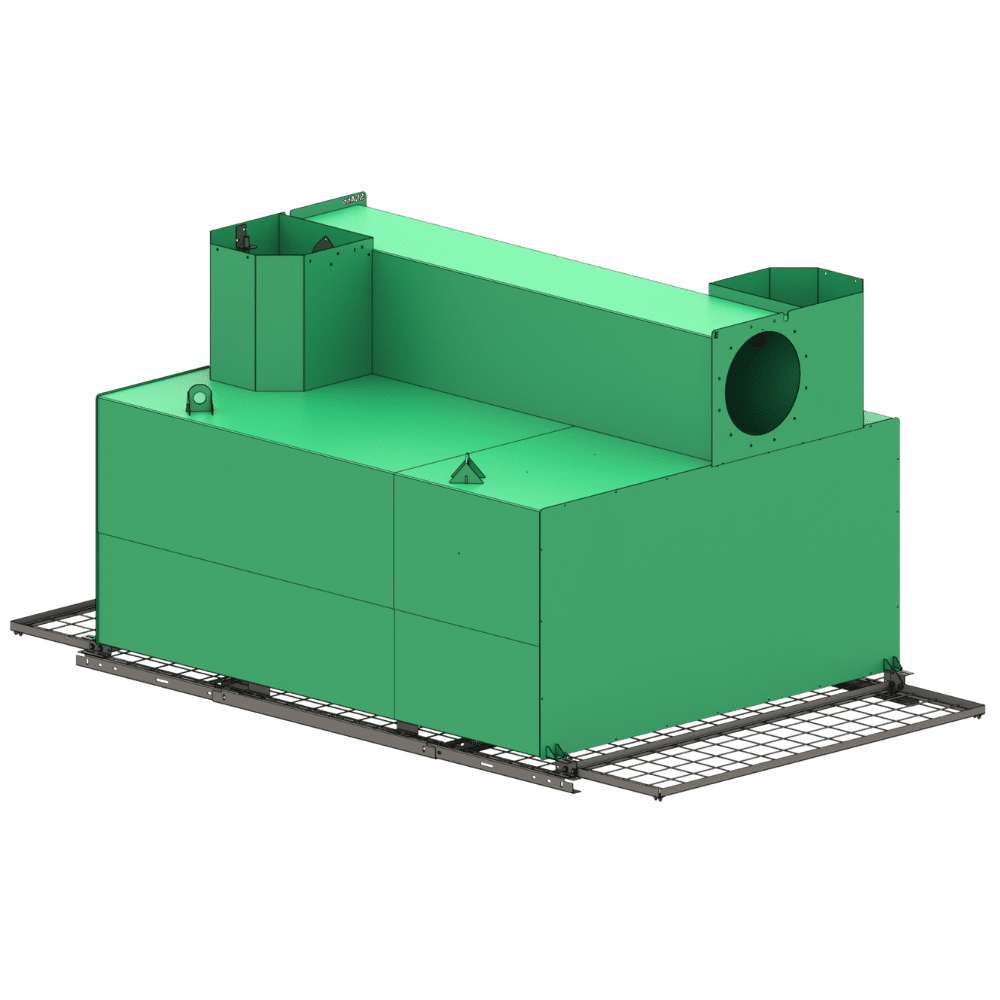

Les châssis de pose rapide équipés sur les séparateurs à hydrocarbures de taille 66 à 132L/s sont constitués d’extensions articulées. Elles permettent de réduire la longueur du châssis pour faciliter le transport et la manutention.
Avant la mise en place du séparateur, les extensions devront être rabattues.
Pour plus de détails, se référer à la « Fiche Technique-Chassis de pose rapide »
Installation particulière pour cuves dodécagonales
De même, sur les cuves dodécagonales, le déploiement des extensions du châssis est nécessaire avant la mise en place du béton.
Pour plus de détails, se référer à la « Fiche Technique-Chassis de pose rapide »
